Лабораторная работа "Балансировка вращающихся масс". Таблица с вариантами.

Вариант	Неуравновешенные массы, г			Значение эксцентриситетов, мм			Углы дисбалансов, град			Корректирующие массы, г
Вариант	m1	m2	m3	r1	r2	r3	a1	a2	a3	mк	mk1	mk2
Вариант 1	50	50	50	50	50	50	0	90	120	60	40	40
Вариант 2	50	50	50	50	65	60	0	90	120	70	40	60
Вариант 3	50	50	50	50	50	70	0	90	150	60	40	40
Вариант 4	50	50	40	70	50	45	0	45	90	70	50	60
Вариант 5	50	40	50	55	55	55	0	60	120	70	60	50
Вариант 6	40	50	50	50	55	60	0	75	110	70	40	50
Вариант 7	40	50	60	55	60	65	30	45	140	70	60	60
Вариант 8	60	50	40	55	60	65	50	90	210	50	50	40
Вариант 9	40	50	70	50	50	50	0	70	150	60	40	50
Вариант 10	50	50	70	65	70	50	0	90	120	70	60	50
Вариант 11	60	60	60	60	70	50	0	90	180	70	50	50
Вариант 12	50	50	50	50	60	70	0	90	180	70	40	40
Вариант 13	70	60	40	60	60	60	90	0	270	70	60	40
Вариант 14	70	60	50	60	60	50	90	0	30	60	50	40
Вариант15	70	60	50	60	50	60	145	55	0	60	40	50
Вариант 16	40	40	50	60	60	80	0	45	120	70	50	40
Вариант 17	70	40	50	45	50	50	45	120	210	60	50	20
Вариант 18	40	70	40	60	45	60	120	0	30	60	50	50
Вариант 19	60	60	20	50	80	60	60	120	225	70	50	40
Вариант 20	40	40	20	55	60	70	135	60	180	50	50	40
Вариант 21	60	50	40	50	60	80	150	60	0	70	40	50
Вариант 22	20	40	50	90	50	50	180	90	45	60	40	60
Вариант 23	50	20	40	60	80	50	0	60	135	50	60	40
Вариант 24	40	70	20	70	45	90	30	90	180	60	50	50
Вариант 25	60	60	60	50	45	55	60	135	210	70	40	50
Вариант 26	60	50	40	80	50	45	30	150	120	70	40	60
Вариант 27	20	70	50	90	45	50	180	120	60	60	50	40
Вариант 28	20	40	60	80	90	45	120	90	0	60	40	70
Вариант 29	40	50	70	50	50	50	90	30	180	60	50	40
Вариант 30	60	60	20	40	70	90	0	135	30	70	40	50

Пример выполненной работы ↓↓↓

Автор страницы: admin

ЛАБОРАТОРНАЯ РАБОТА «БАЛАНСИРОВКА ВРАЩАЮЩИХСЯ МАСС»

Цель работы:

Ознакомление с видами неуравновешенности вращающихся звеньев и экспериментальное уравновешивание ротора на лабораторной установке.

Устройство и работа лабораторной установки

Установка ТММ-35М (рис. 1) настольного типа предназначена для статического и динамического уравновешивания вращающихся масс с заданным расположением и состоит из следующих основных узлов: ротора с дисками, электродвигателя с фрикционным приводом и плиты со стойками.

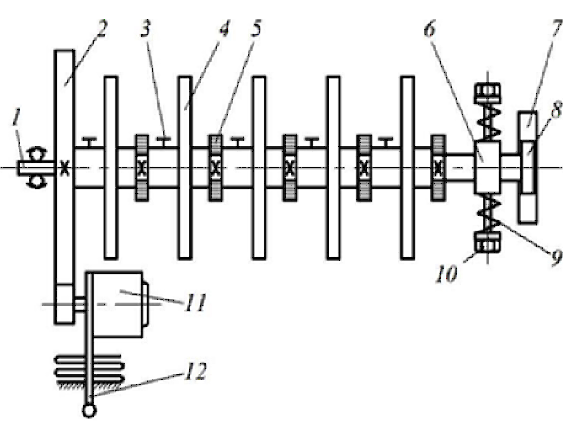

Рис.1. Схема лабораторной установки.

Ротор представляет собой вал 1, на котором свободно посажены пять алюминиевых дисков 4 на расстоянии 80 мм друг от друга. На крайних дисках располагаются противовесы. Три средних диска служат для установки неуравновешенных грузов. В осевом направлении перемещение дисков ограничивается кольцами 5, жестко закрепленными на валу. Кольца градуированы по образующей через один градус, а ступицы дисков имеют риску, позволяющую установить диск на необходимый угол. Фиксация дисков осуществляется винтами 3.

Диски имеют два сквозных паза: один - для крепления груза (точечной массы), другой - для противовеса. Пазы расположены под углом 180°. Рядом с пазом на диске прикреплена шкала, позволяющая устанавливать груз и противовес на требуемом расстоянии от оси вращения вала ротора.

Ротор смонтирован на двух стойках: левый конец вала закреплен в сферическом шарикоподшипнике, который позволяет валу, кроме вращательного движения, осуществлять поворот в горизонтальной плоскости; правый конец вала установлен па радиальном шарикоподшипнике, вмонтированном в каретке 6. Каретка может перемещаться на роликах 8 по направляющей 7 в горизонтальной плоскости и удерживается в центральном положении при помощи пружин растяжения 9, регулируемых винтами 10.

Вращение ротора осуществляется от электродвигателя 11 посредством фрикционной передачи.

Электродвигатель смонтирован у левой стойки на качающемся рычаге 12. Под рычагом установлена пусковая кнопка двойного действия. Нажатием рукоятки рычага «вниз» фрикционный диск прижимается к шкиву 2 ротора, и одновременно включается электродвигатель, разгоняющий ротор. При освобождении рукоятки фрикционный диск под действием силы веса электродвигателя отжимается от шкива 2 и электродвигатель выключается. Для ограничения хода фрикционного диска предусмотрены регулировочные винты. Электродвигатель рассчитан на напряжение тока 220 В, скорость вращения - 6000 об/мин. Полезная мощность на валу - 40 Вт.

Основанием установки служит чугунная плита, на которой закреплены стойки, несущие ротор. На плите помещается переключатель для включения («вкл») и выключения («выкл») электрического питания установки.

Установка снабжена комплектом грузов постоянной массы в 20, 30, 40, 50, 60 и 70 г, служащих для создания дисбаланса и для уравновешивания.

Постановка задачи.

В данной лабораторной работе требуется выполнить статическую и динамическую балансировку ротора.

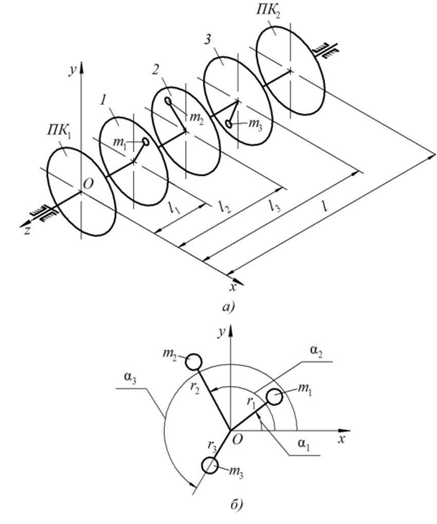

Рис. 2. Схема расположения неуравновешенных масс

Неуравновешенность ротора достигается размещением в пазах дисков 1, 2 и 3 точечных масс m1, m2, m3 на расстояниях от оси вращения с углами дисбалансов соответственно (рис. 2).

Так как между соседними дисками расстояние 80 мм, то мм, мм, мм, мм.

Статическая балансировка производится с помощью одной корректирующей массы , установленной в пазах любого из дисков в плоскостях коррекции ПК1 или ПК2.

Динамическая балансировка производится с помощью двух корректирующих масс и , установленных в пазах дисковв плоскостях коррекции ПК1 или ПК2, соответственно.

Выполнение работы.

1. Запишем величины и координаты размещения неуравновешенных масс

Таблица 1

2. Вычерчиваем с учетом масштаба схему расположения неуравновешенных масс. Зададимся масштабным коэффициентом мм/мм.

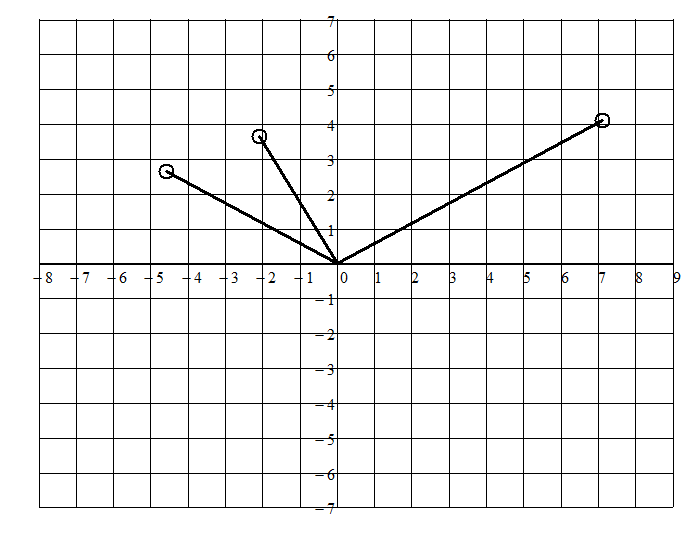

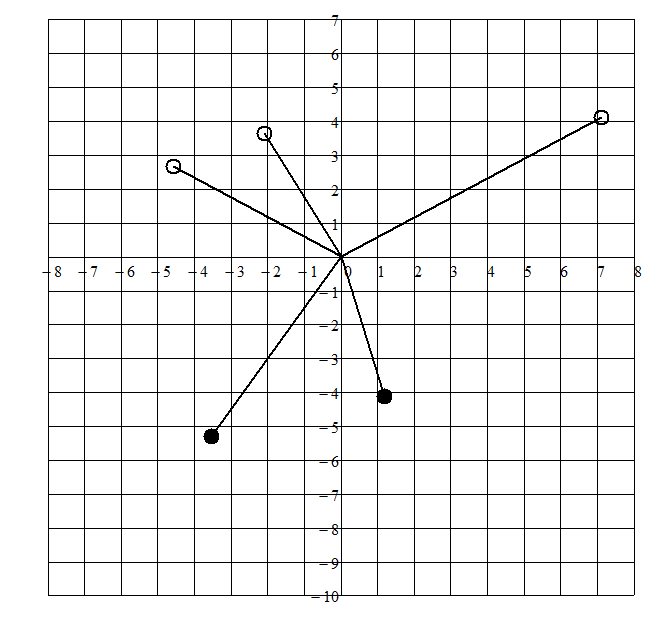

Рис. 3. Расположение центров масс грузов

3. В нашем случае ротор неуравновешен статически. Под децствием сил тяжести предоставленый самому себе статически неуравновешенный ротор будет поворачиваться, стремясь к устойчивому положению, при этом его центр масс займет крайнее нижнее положение.

Для статического (частичного) уравновешивания подсчитаем значения дисбалансов неуравновешенных масс и запишем в бланк отчета.

Для этого, с учетом маштабного коэффициента

стоится многоугольник дисбалансов согласно уравнению

Используемые длины:

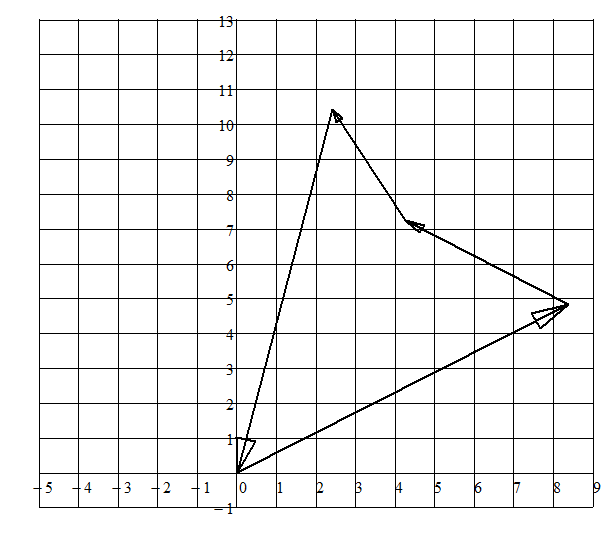

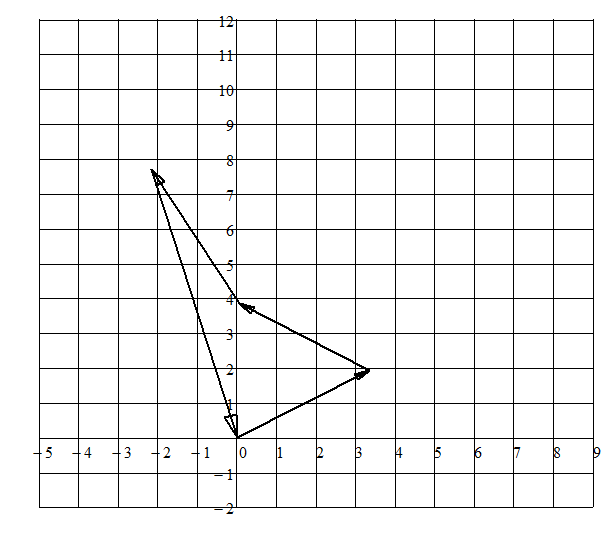

Рис. 4. Замкнутый векторный многоугольник.

Таблица 2.

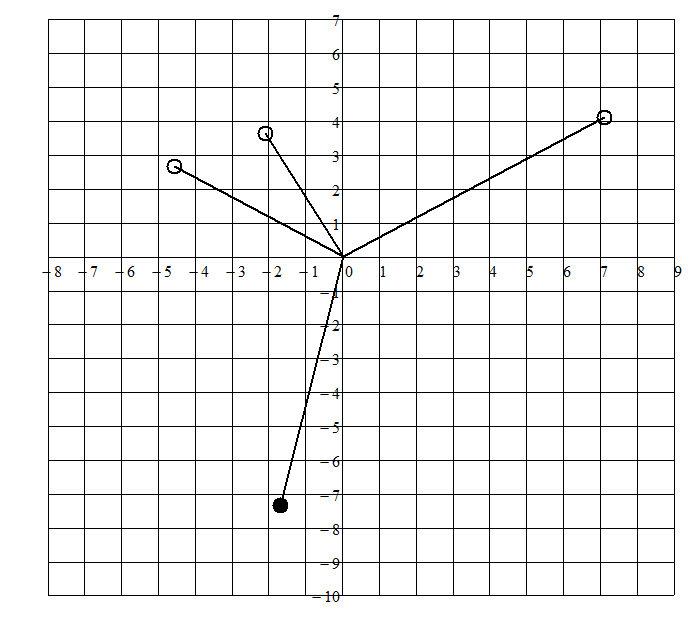

Рис. 5. Размешение корректирующего груза для статической балансировки.

В этом случае при установке корректирующей массы должна наблюдаться статическая уравновешенность ротора. При повороте вала вручную на любой угол ротор должен находиться в безразличном равновесии, т.е. не поворачиваться вокруг своей оси.

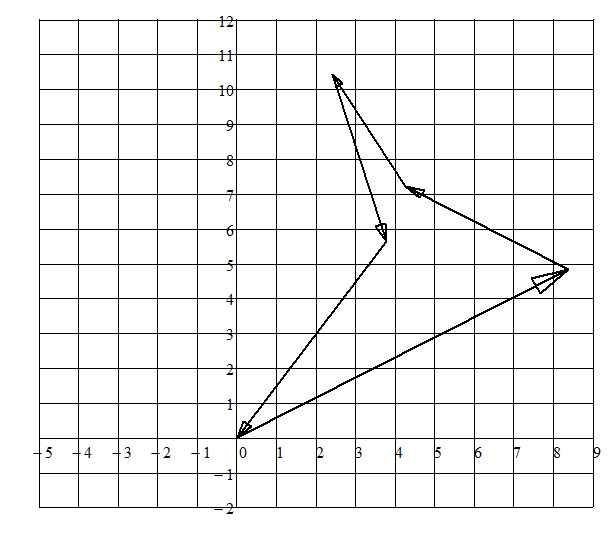

4. Динамическое уравновешивание ротора

Для полного уравновешивания следует подсчитать значения моментов дисбалансов неуравновешенных масс и записать в отчет.
