ЛАБОРАТОРНАЯ РАБОТА «БАЛАНСИРОВКА ВРАЩАЮЩИХСЯ МАСС»

Цель работы
Ознакомление с видами неуравновешенности вращающихся звеньев и экспериментальное уравновешивание ротора на лабораторной установке.

В процессе выполнения работы решаются следующие задачи:
1. Производится расчет противовесов и их координат для уравновешивания ротора с известным расположением неуравновешенных масс.
2. На установке ТММ-35М проверяются статическая (частичная) и динамическая (полная) уравновешенность ротора.

Устройство и работа лабораторной установки
Установка ТММ-35М настольного типа предназначена для статического и    динамического
уравновешивания вращающихся    масс    с заданным
расположением и состоит из следующих основных узлов: ротора с дисками, электродвигателя с фрикционным приводом и плиты со стойками.

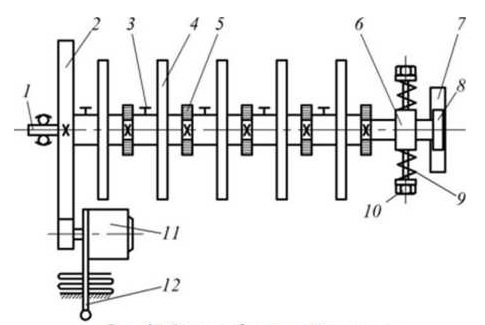

Ротор представляет собой вал 1, на котором располагаются пять алюминиевых дисков 4 на расстоянии 80 мм друг от друга. Крайние диски предназначены для установки корректирующих масс.

В качестве корректирующих и точечных неуравновешенных масс и используется комплект грузов в 20, 40, 50, 60 и 70 граммов.

Постановка задачи.
В данной работе требуется выполнить статическую и динамическую балансировку ротора.

Выполнен вариант - 17

Общий объем выполненой работы  - 10 листов

Формат документа - pdf

<в каталог | Методические указания | Пример выполненной работы

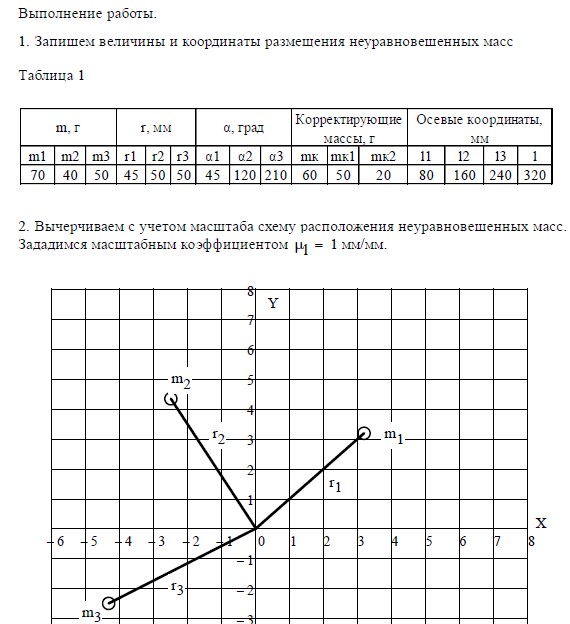

Фрагмент решения ↓↓↓
