АВТОМАТИЗАЦИЯ ТЕПЛОВЫХ ПРОЦЕССОВ (АТлП)

Таблица с вариантами.    Пример выполненной работы (рассмотрен 26 вариант)

ЗАДАНИЕ I (варианты по списку группы).

ПРОАНАЛИЗИРОВАТЬ СИСТЕМУ АВТОМАТИЗАЦИИ ТЕПЛОВЫХ ПРОЦЕССОВ

1. Автоматизация барабанного парового котла.

2. Автоматизация процесса горения в топках.

3. Автоматизация водогрейного котла.

4. Автоматизация парового котла ДКВР.

5. Автоматизация насосной установки.

6. Автоматизация теплового режима помещений.

7. Автоматизация водяных систем отопления.

8. Автоматизация систем воздушного отопления и воздушных тепловых завес.

9. Автоматизация систем горячего водоснабжения.

10. Автоматизация приточной системы вентиляции.

11. Автоматизация вытяжных систем вентиляции.

12. Автоматизация редукционно-охладительных установок (РОУ).

13. Автоматизация деаэраторных установок и система регулирования уровня воды в аккумуляторном баке питательно-деаэраторной установки. Дайте описание ее работы по основным параметрам контроля и автоматического регулирования.

14. Схемы автоматического регулирования температуры горячей воды при закрытой и открытой системе теплоснабжения.

15. Автоматизация систем утилизации тепла.

16. Автоматизация процесса фильтрования газовых систем.

17. Автоматизация теплообменников.

18. Система автоматического регулирования давления пара и уровня воды в барабане котла в барабане котла.

19. Система автоматического регулирования расхода воды через котёл рециркуляцией и регулирования давления воды в питательной линии парового котла.

20. Автоматизация нагрузки парового котла, соотношения "топливо-воздух" и разряжения в верхней части топочной камеры.

21. Система автоматизации поверхностного теплообменника. Дайте описание ее работы по основным параметрам контроля и автоматического регулирования.

22. Система автоматизации холодильной установки. Дайте описание ее работы по основным параметрам контроля и автоматического регулирования.

23.Автоматическая защита и технологическая сигнализация водогрейных и паровых котлов. Снижение давления пара и температуры.

24. Автоматизация подачи воздуха в горелки и система регулирования удаления дымовых газов из котла. Дайте описание работы по основным параметрам контроля и автоматического регулирования.

25. Автоматизация пароперегревателя котельного агрегата и система регулирования температуры пароперегревателя котельного агрегата. Дайте описание работы по основным параметрам контроля и автоматического регулирования.

26. Система автоматического розжига горелок котла.

27. Устройства и системы пожарной сигнализации. Разновидности датчиков в пожарной сигнализации.

При выполнении задания I необходимо:

• привести технологическую и функциональную схемы автоматизированной системы по своему заданию;

• дать характеристику основному объекту управления (регулирования);

• перечислить возмущающие воздействия;

• обозначить цель управления (регулирования);

• описать принцип действия схемы системы регулирования;

• перечислить параметры контроля и сигнализации в заданной системе;

• провести выбор средств автоматизации.

• для указанной системы привести и описать используемые датчики, привести их конструкцию и принцип действия.

ЗАДАНИЕ II. СОСТАВИТЬ ФУНКЦИОНАЛЬНУЮ СХЕМУ АВТОМАТИЗАЦИИ (ФСА) КАКОЙ-ЛИБО ЧАСТИ СИСТЕМЫ ИЗ ЗАДАНИЯ I И ОПИСАТЬ ЕЕ РАБОТУ.

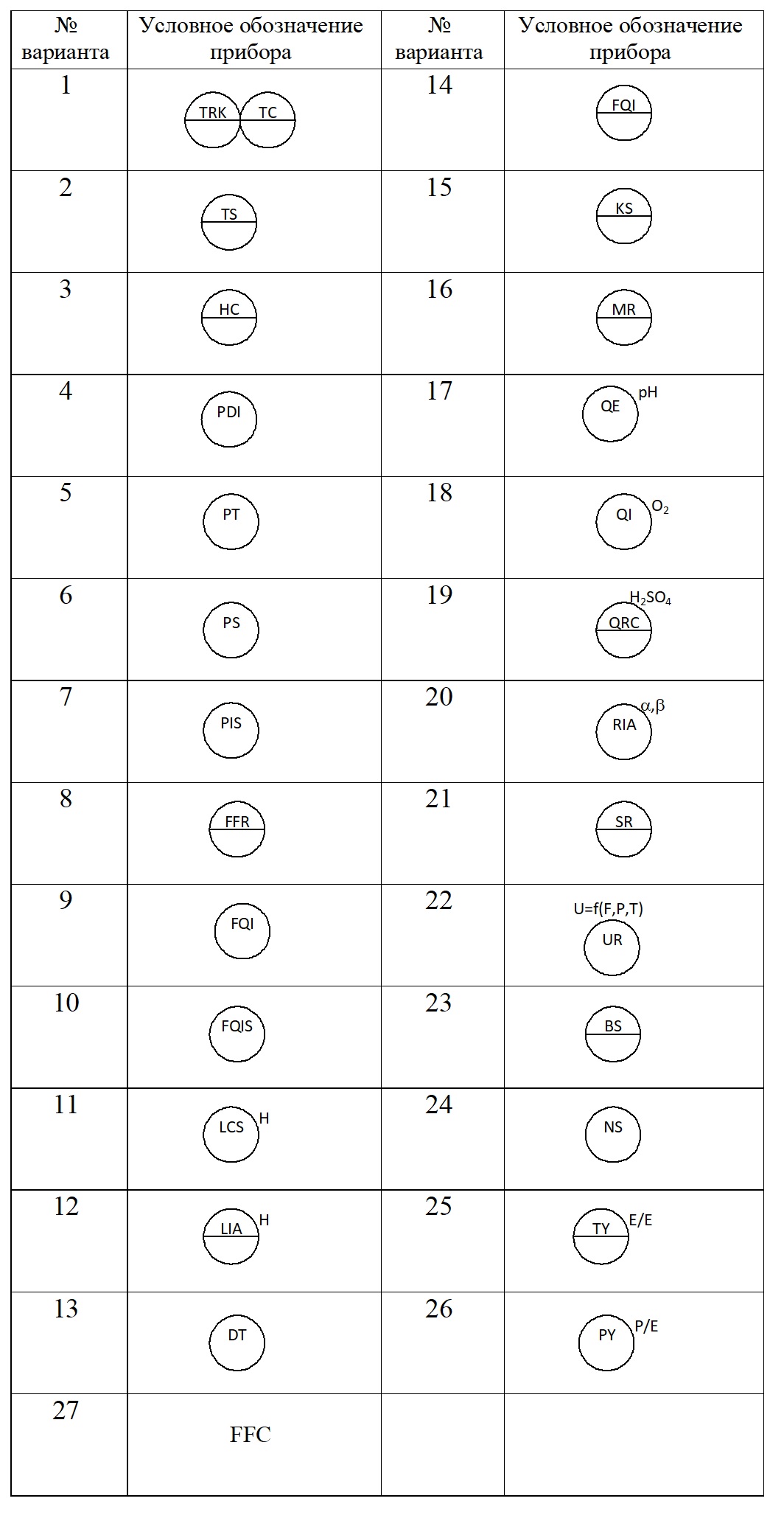

ЗАДАНИЕ III. ПО УСЛОВНЫМ ОБОЗНАЧЕНИЯМ ПРИБОРОВ ОПРЕДЕЛИТЬ МЕСТО ИХ УСТАНОВКИ (ПО МЕСТУ ИЛИ НА ЩИТЕ УПРАВЛЕНИЯ), ОСНОВНУЮ ИЗМЕРЯЕМУЮ ВЕЛИЧИНУ, ДОПОЛНИТЕЛЬНУЮ (ЕСЛИ ИМЕЕТСЯ) ИЗМЕРЯЕМУЮ ВЕЛИЧИНУ, ФУНКЦИОНАЛЬНЫЙ ПРИЗНАК (ФУНКЦИОНАЛЬНЫЕ ПРИЗНАКИ) ПРИБОРОВ, ПРИВЕСТИ ПРИМЕР ПРИМЕНЕНИЯ ДАННОГО ПРИБОРА
