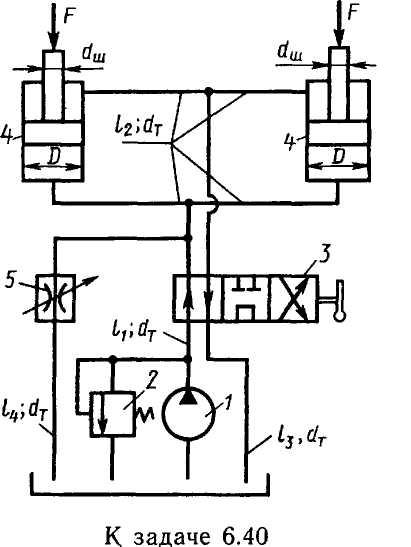

Задача 6.40. Гидравлический привод механизма наклона ковша для разливки жидкого металла в литейные формы включает насос 1, предохранительный клапан 2…
Задача 6.40. Гидравлический привод механизма наклона
ковша для разливки жидкого металла в литейные формы включает насос 1, предохранительный клапан 2, трехпозиционный распределитель 3, гидроцилиндры наклона ковша 4 и регулируемый дроссель 5, за счет изменения проходного сечения которого изменяется скорость наклона ковша.
Определить мощность, потребляемую насосом гидропривода, и скорость перемещения штоков гидроцилиндров наклона ковша. Задачу решить при следующих данных: F = 8000 Н; l1 = l,5 м; l2=1,8 м; l3 = 2 м; l4 = 0,5 м; D = 60 мм; dш = 30 мм; dT = 8 мм; площадь проходного сечения дросселя Sдр=3 мм2: коэффициент расхода дросселя 0,7; эквивалентная длина для распределителя lр = 200 dT; v = 0,5 Ст; р = 900 кг/м3.
Цена: 200.00р.
Часть готового решения

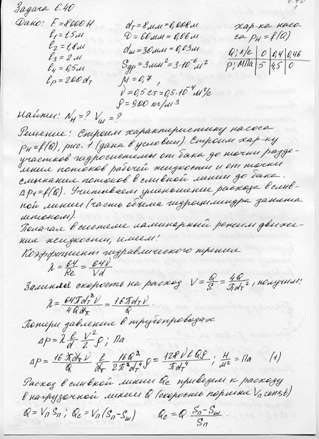

миниатюра. первая страница (состоит из 4 страниц и одного чертежа)
