Задача 6.28. На рисунке показана принципиальная схема следящего гидропривода, который может быть использован на копировальном металлорежущем станке или в качестве…

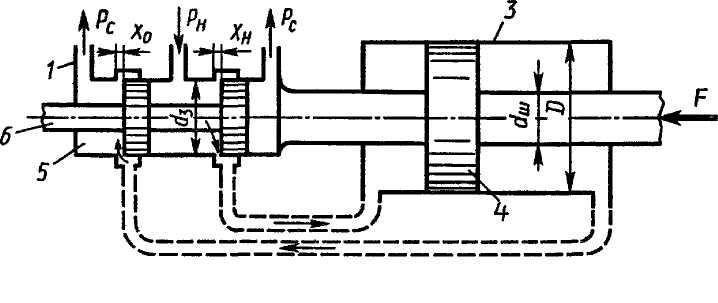

Задача 6.28. На рисунке показана принципиальная схема следящего гидропривода, который может быть использован на копировальном металлорежущем станке или в качестве гидроусилителя рулевого управления автомобиля (трактора). Рабочая жидкость под давлением рн подается от насоса к золотниковому распределителю 1 и, пройдя через частично открытое окно 2, поступает в левую полость гидроцилиндра 3. Поршень 4 перемещается вправо, а жидкость из правой его полости возвращается к распределителю и через окно 5 направляется на слив под давлением рс. Шток гидроцилиндра 3 жестко связан с корпусом распределителя 1, поэтому он повторяет движения золотника управления 6 и преодолевает при этом нагрузку F. Определить, какую величину открытия окон х=хн=хс следует поддерживать в распределителе, чтобы обеспечить движение поршня 4 со скоростью un при нагрузке на штоке F. Задачу решить при следующих данных: рн= 16 МПа; рс = 0,02 МПа; vп = 60 мм/с; D = 80 мм; dш = 30 мм; d3 =15 мм; F = 50 кН, коэффициент расхода окон распредели-теля 0,64; плотность р = 900 кг/м3.
