Задача 2.34. На рисунке показана схема двойного диффузора карбюратора, который обеспечивает больший вакуум, чем одинарный. Выходное сечение малого и узкое сечение…

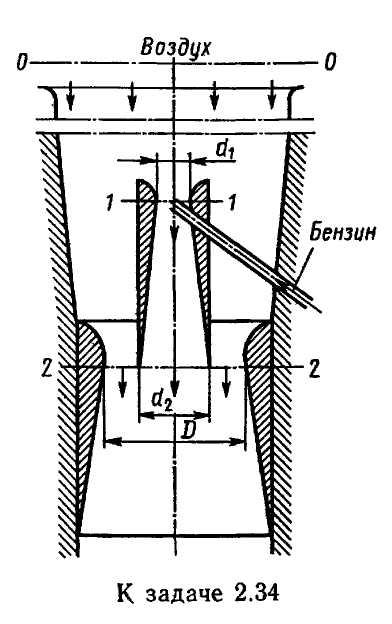

Задача 2.34. На рисунке показана схема двойного диффузора карбюратора, который обеспечивает больший вакуум, чем одинарный. Выходное сечение малого и узкое сечение большого диффузоров совпадают; в узком сечении малого диффузора расположен обрез распылителя бензина (наклонная трубка). Определить величину разрежения в сечении 1— 1 при расходе воздуха G = 2 Н/с и следующих размерах:D = 40 мм; d1 = 12 мм; d2 = 20 мм. Принять следующие значения коэффициентов сопротивления участков воздушного потока: от 0—0 при ро=ра и v = 0 до 1-1 ; от 1— 1 до 2—2 (внутри малого диффузора) 0,2 (отнесены к площади Пd^2/4); от 0—0 до 2—2 (горловины большого диффузора) £3 = 0,12 (отнесено к площади (D2 = d2)/4). Воздух считать несжимаемым, плотность рВОЗ = 1,25 кг/м3. Давление в горловине большого диффузора (2—2) считать равным давлению на выходе из малого диффузора. Указание. Следует записать уравнение суммы расходов через диффузоры d и Сг и уравнения Бернулли для воздушных потоков от 0—0 до 2—2 внутри малого диффузора и вне его. Система трех уравнений с тремя неизвестными G1, G2 и ра — Р2 позволяет найти расход через малый диффузор G1. Затем из уравнения Бернулли для сечений 1-1 и 2—2 (внутри малого диффузора) определяется искомое разрежение (вакуум) ра — p1. Расходом бензина пренебречь.

Перейти к общему каталогу задач

Цена: 60.00р.
Заказать похожую задачу

Часть готового решения
