Выбор допусков и посадок шпоночных соединений Исходные данные Диаметр вала d, мм_____ Конструкция шпонки____ Вид соединения____ Условия…
Выбор допусков и посадок шпоночных соединений
Исходные данные
Диаметр вала d, мм_____
Конструкция шпонки____
Вид соединения____
Условия работы___
Последовательность выполнения задания
3.1. Определяют основные размеры шпоночного соединения.
3.2. Выбирают поля допусков деталей шпоночного соединения по ширине шпонки. (Таблица 3.1)
3.3. Назначить поля допусков и определить предельные отклонения остальных размеров шпоночного соединения. (Таблицы 3.2 … 3.5)
3.4. Вычертить схему расположения полей допусков размеров шпоночного соединения.
3.5. Подсчитать все размерные характеристики деталей шпоночного соединения и записать их в таблицу 3.6.
3.6. Определить предельные зазоры и натяги в соединениях «шпонка-паз вала» и «шпонка-паз втулки».
3.7. Вычертить эскизы шпоночного соединения и его деталей с указанием всех основных размеров и полей допусков.
Решение задачи
Задание 3
Выбор допусков и посадок шпоночных соединений
Исходные данные:
Диаметр вала
Вид соединения:
Шпонка - призматическая
3.1 Определяем номинальные размеры шпоночного соединения с призматическими шпонками
По приложению для
По таблице 3.1 выбираем поля допусков по ширине шпоночного соединения:
3.2 По таблице 3.1 выбираем поля допусков по ширине шпоночного соединения:
ширина шпонки
ширина паза вала
ширина паза втулки
3.3 На другие размеры шпоночного соединения поля допусков назначают согласно рекомендациям (см. таблицу 3.2), по t1 и t2 (см. ттаблицу 3.4)
Поля допусков для гладких цилиндрических соединений назначают по таблице 3.1 (соединения "вал - втулка")

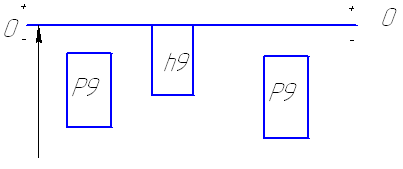

3.4 Вычерчиваем схему расположения полей допусков деталей шпоночного соединения по ширине шпонки

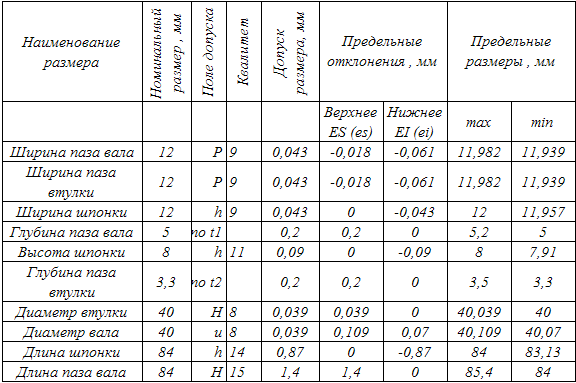

и заполняем таблицу
3.5 Определяем предельные зазоры и натяги:
"шпонка - паз втулки" - посадка с натягом
"шпонка - паз вала" - посадка с натягом

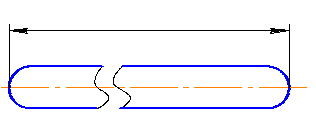

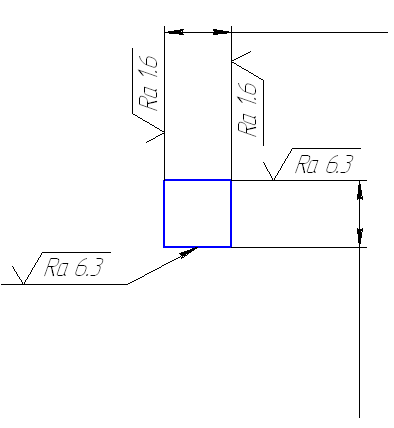

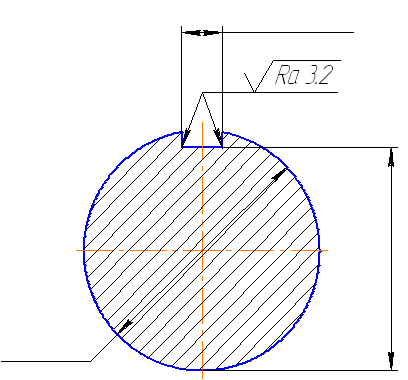

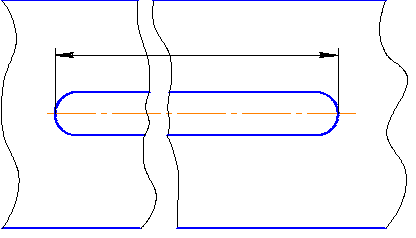

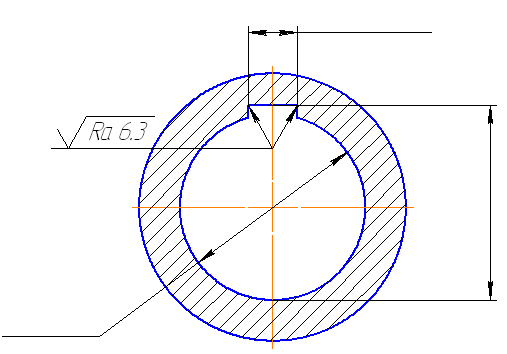

3.6. Чертим эскизы шпоночного соединения и его деталей
