Определение критических сил стержней при продольном изгибе
в каталог
Определение критической силы стержня большой гибкости
Постановка опыта. Стержень прямоугольного сечения (b × h = 2,5 × 3,4 мм2) длиной l из углеродистой стали (Е = 2 ∙ 105 МПа; σпц; σт) подвергается продольному изгибу на лабораторной установке. В процессе опыта определены показания динамометра nкр при экспериментальном значении критической силы Pкр. Цена деления динамометра к = 34 Н/дел.
Требуется: определить расчетные Ркр, σкр и экспериментальные Ркр, σкр значения критических сил и напряжений, отклонение результатов расчета от эксперимента.
Определение критической силы стержня средней гибкости
Постановка опыта. Стержень круглого сечения (d = 10 мм) длиной l с шарнирным закреплением (μ = 1), изготовленный из той же углеродистой стали (а; b) подвергается продольному изгибу на испытательной машине УГ-20. В процессе опыта по показаниям силоизмерительного устройства машины УГ-20 получено экспериментальное значение критической силы Ркр
Требуется: определить расчетные Ркр, σкр и экспериментальное Ркр, σкр значения; отклонение результатов расчета от эксперимента. Построить диаграмму критических напряжений σкр – λ для диапазона 0 ≤ λ ≤ 2λпц; нанести на нее результаты опытов. Сделать выводы о соответствии результатов расчета и эксперимента.
| Вариант 0 | Вариант 1 | Вариант 2 | Вариант 3 | Вариант 4 | Вариант 5 | Вариант 6 | Вариант 7 | Вариант 8 | Вариант 9 |
| Вариант 10 | Вариант 11 | Вариант 12 | Вариант 13 | Вариант 14 | Вариант 15 | Вариант 16 | Вариант 17 | Вариант 18 | Вариант 19 |
| Вариант 20 | Вариант 21 | Вариант 22 | Вариант 23 | Вариант 24 | Вариант 25 | Вариант 26 | Вариант 27 | Вариант 28 | Вариант 29 |
| Вариант 30 | Вариант 31 | Вариант 32 | Вариант 33 | Вариант 34 | Вариант 35 | Вариант 36 | Вариант 37 | Вариант 38 | Вариант 39 |
Автор страницы: admin

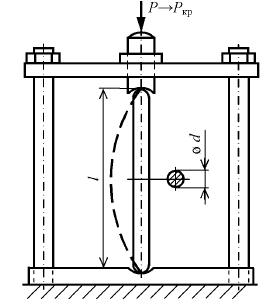

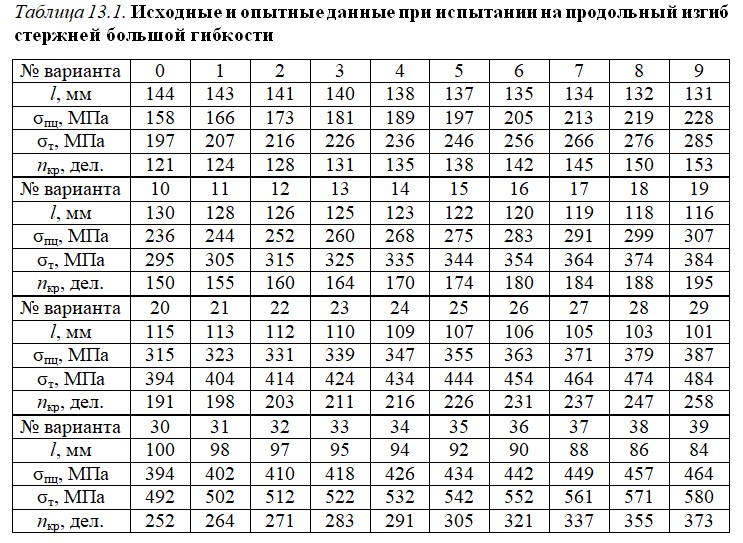

Постановка опыта. Стержень прямоугольного сечения (b × h = 2,5 × 3,4 мм²) длиной l (табл. 1) из углеродистой стали (Е = 2 ∙ 105 МПа; σпц; σт) подвергается продольному изгибу на лабораторной установке.
В процессе опыта определены показания динамометра nкр при экспериментальном значении критической силы Ркр.
Цена деления динамометра к = 34 Н/дел.
Требуется: определить расчетные Ркр, σкр и экспериментальные Ркр, σкр значения критических сил и напряжений, отклонение результатов расчета от эксперимента.
Определение критической силы стержня средней гибкости

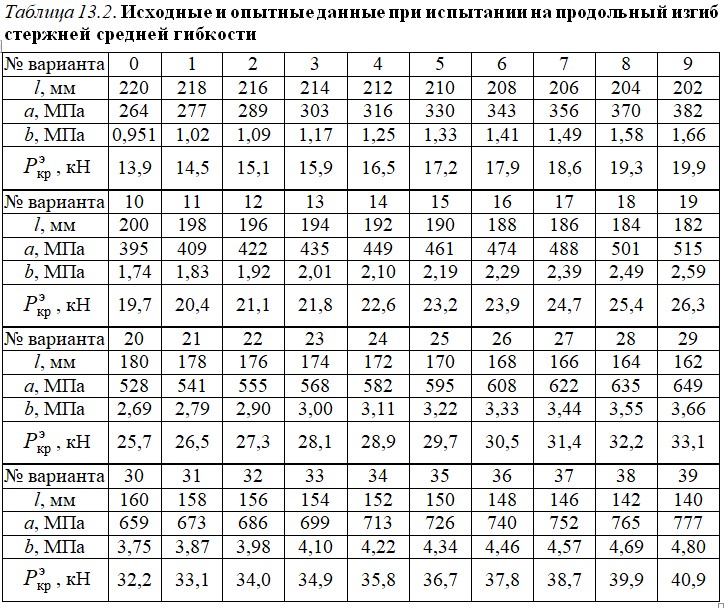

Постановка опыта. Стержень круглого сечения (d = 10 мм) длиной l с шарнирным закреплением (μ = 1), изготовленный из той же углеродистой стали (а; b) подвергается продольному изгибу на испытательной машине УГ-20. В процессе опыта по показаниям силоизмерительного устройства машины УГ-20 получено экспериментальное значение критической силы

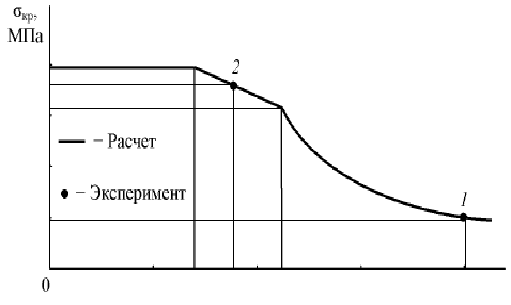

Требуется: определить расчетные Ркр, σкр и экспериментальное значения; отклонение результатов расчета от эксперимента. Построить диаграмму критических напряжений σкр – λ для диапазона 0 ≤ λ ≤ 2λпц; нанести на нее результаты опытов. Сделать выводы о соответствии результатов расчета и эксперимента.
Выводы:
1.Расхождения между расчетными и экспериментальными значениями критических сил обусловлены, принятыми гипотезами при выводе формул, а также погрешностями опытов при определении кртических сил.
2. Отклонение результатов от экспериментов не превышает в данных опытах допустимых значений, что подтверждает приемлемость формул Л. Эйлера и Ф.С. Ясинского для рсчетов на устойчивость элементов конструкций.
