Определение критической силы стержня большой гибкости Постановка опыта. Стержень прямоугольного сечения (b × h =  2,5 × 3,4 мм2) длиной l из…

Определение критической силы стержня большой гибкости

Постановка опыта. Стержень прямоугольного сечения (b × h =  2,5 × 3,4 мм²) длиной l из углеродистой стали (Е = 2 ∙ 10⁵ МПа; σ_пц; σ_т) подвергается продольному изгибу на лабораторной установке. В процессе опыта определены показания динамометра n_кр при экспериментальном значении критической силы Pкр. Цена деления динамометра к = 34 Н/дел.

Требуется: определить расчетные Р_кр, σ_кр и экспериментальные Р_кр, σ_кр  значения критических сил и напряжений, отклонение результатов расчета от эксперимента.

Определение критической силы стержня средней гибкости

Постановка опыта. Стержень круглого сечения (d = 10 мм) длиной l  с шарнирным закреплением (μ = 1), изготовленный из той же углеродистой стали (а; b) подвергается продольному изгибу на испытательной машине УГ-20. В процессе опыта по показаниям силоизмерительного устройства машины УГ-20 получено экспериментальное значение критической силы Ркр

Требуется: определить расчетные Р_кр, σ_кр и экспериментальное Р_кр, σ_кр значения; отклонение результатов расчета от эксперимента. Построить диаграмму критических напряжений σ_кр – λ для диапазона 0 ≤ λ ≤ 2λ_пц; нанести на нее результаты опытов. Сделать выводы о соответствии результатов расчета и эксперимента.

Выполнен вариант - 10

Формат документа - pdf

Количество страниц - 4

<в начало

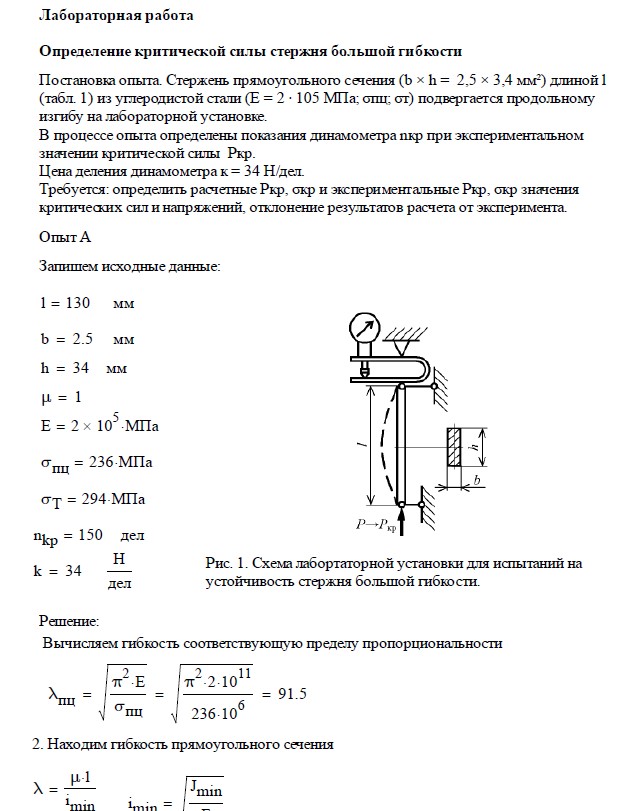

Фрагмент выполненной работы ↓↓↓
