Расчет балки на изгиб онлайн. (при наличии администратора на месте) Балка состоит из двух участков. Слева жесткая заделка в стенку.  Упрощенный расчет. …

Расчет балки на изгиб онлайн. (при наличии администратора на месте)

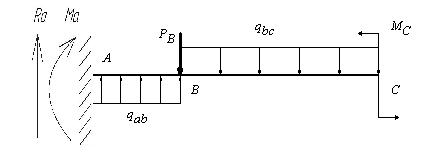

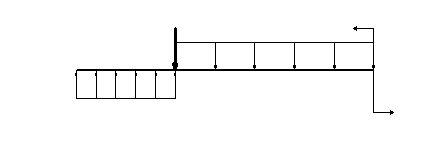

Балка состоит из двух участков. Слева жесткая заделка в стенку.

Упрощенный расчет.

  • Построение расчетной схемы балки
  • Определение реакций опор
  • Определение поперечныхсил и изгибающих моментов по участкам.


Перейти на страницу выбора балок (выбор числа участков и сложности расчета)

ниже приведен пример решенной задачи
Заказать похожую задачу

Решение задачи

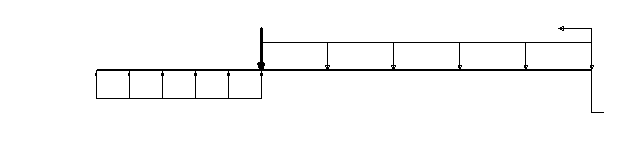

Решение: Определим реакции опор.

Составим уравнения статики. Сумма моментов относительно опоры

равна 0

Сумма сил на ось Y равна 0

сделаем проверку

Сумма моментов относительно точки С

равна 0

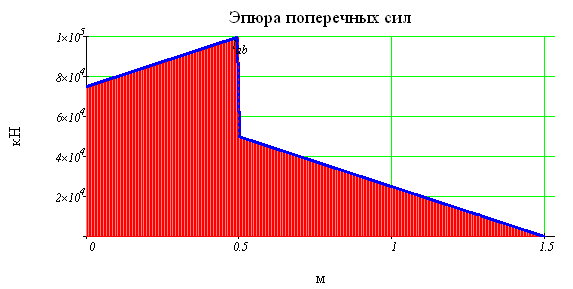

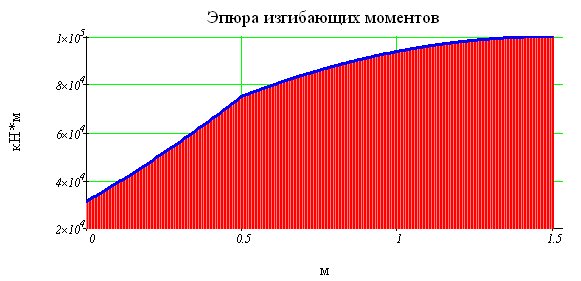

Построим эпюры поперечных сил и изгибающих моментов. Для этого определим поперечные силы и изгибающие моменты на участках

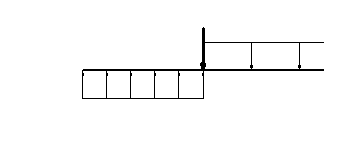

1 участок

при

Подставляя числовые значения, получим

при

при

2 участок

при

Подставляя числовые значения, получим

при

при

Заказать похожую задачу
