Задача 1. Статика.

Схема 1

Балка длинной  м нагружена силой P = 100 кН, приложенной на расстоянии x = _____ м под углом a = ____. Определить реакции связей для указанной балки.

Задача 2. Кинематика.

Известны размеры звеньев механизма: угол поворота кривошипа к горизонту  a = ______,  м,  м. Угловая скорость кривошипа  ______рад/с =const. Определить скорости точек А и В, угловую скорость шатуна АВ.

Задача 3. Динамика.

Груз весом G поднимается краном с полиспастом. В некоторый момент машинист отключает двигатель, срабатывает тормоз ТКТ-300 и на валу барабана 1 возникает тормозной момент , где R – радиус барабана, R =0,2 м. Определить путь, пройденный грузом до остановки, если момент инерции барабана равен I = 15 кг∙м². Массой блоков и каната пренебречь.

Задача 4. Динамика.

Шкивы 1 и 2 охватываются невесомой и нерастяжимой нитью. Зубчатое колесо 3 сидит жестко на одном валу со шкивом 2 (они вращаются как одно целое). Колесо 3 зацепляется с колесом 4, которое заставляет двигаться зубчатую рейку 5 поступательно. Радиус шкива 1 равен R₁ = 0,1 м.

Определить скорость и ускорение рейки 5. Исходные данные принимаем из таблицы. Также найти мощность и крутящий момент на валу электродвигателя, который приводит в движение шкив 1 (на схеме не указан), если нам требуется преодолеть силу тяжести и силу инерции рейки 5 массой m5=100 кг. Массами остальных звеньев пренебречь.

Выполнен вариант - 4

Формат документа - pdf

Количество страниц - 7

< в начало

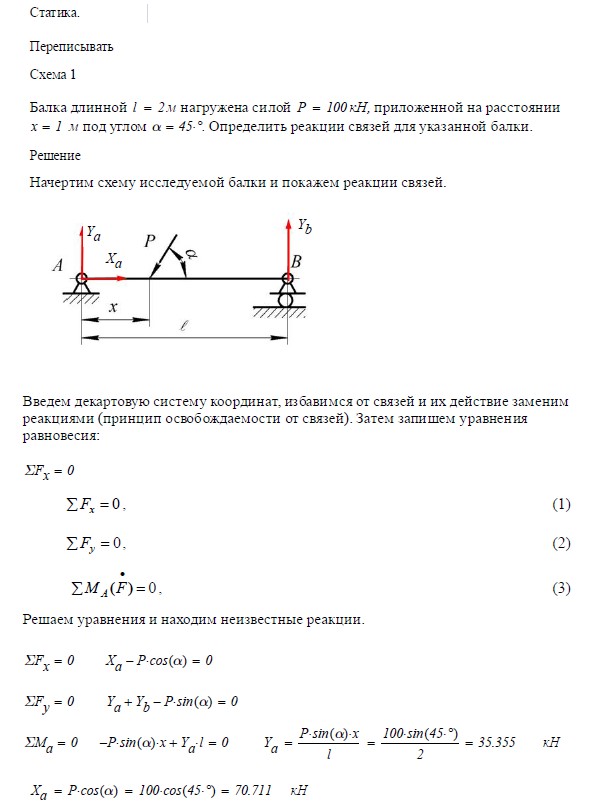

Фрагмент решения ↓↓↓
