ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА

Разветвленная цепь переменного тока состоит из двух параллельных ветвей. В таблице 1 указан номер рисунка со схемой и некоторые параметры цепи. Для каждого варианта:

  1. Определить значения, отмеченные прочерками в таблице вариантов;
  2. Вычислить углы сдвигов фаз между приложенным напряжением и соответствующими токами;
  3. Записать выражения для мгновенных значений токов, считая начальную фазу входного напряжения равной 0;
  4. Начертить в масштабе векторную диаграмму токов цепи;
  5. Указать какие изменения произойдут в цепи при ее включении на постоянное напряжение, дать ее схему замещения. Определить токи, считая напряжение постоянным.

После оплаты данной работы (добавить в корзину, далее оплата...) - на почту studmaster@yandex.ru скиньте номер варианта, который вам нужно выслать.

В начало

Цена: 150.00р.
Заказать похожую задачу

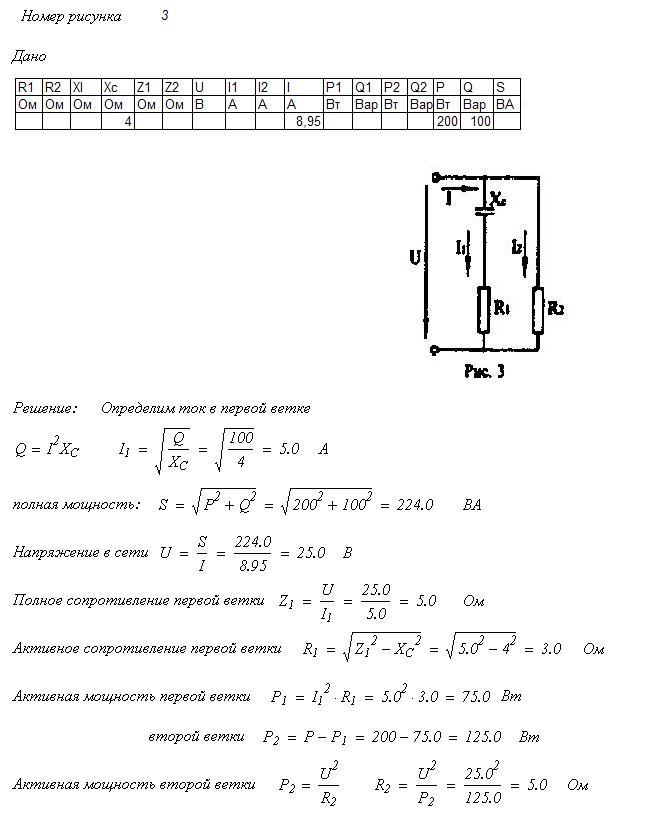

Часть готового решения
