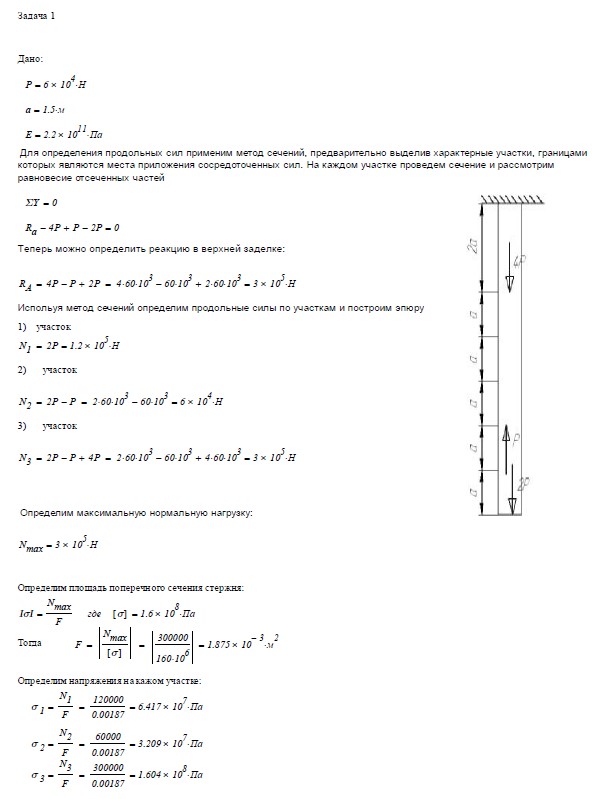

Задача 1 Для стержня (рис. 1) постоянного сечения следует: 1. Построить эпюру продольных сил N, напряжений σ, относительных деформаций ε и…

Задача 1

Для стержня (рис. 1) постоянного сечения следует:

1. Построить эпюру продольных сил N, напряжений σ, относительных деформаций ε и перемещений сечений ∆ℓ.

2. Выписать выражение наибольшего по модулю нормального напряжения σmax и из условия прочности определить необходимую площадь сечения F, приняв [σ]=160 МПа.

3. Определить перемещение сечения I-I.

4. Составить раскрытые выражения потенциальной энергии  U в брусе.

Задача 2

1. Определить усилия в стержнях, поддерживающих абсолютно жесткую балку (см. рисунок 2), от нагрузки Р.

2. Вычислить напряжения в стержнях от нагрузки Р.

3.  Из условия прочности, определить необходимую площадь F поперечного сечения стержней, приняв [σ]=200 МПа.

Материал стержней – сталь.

Задача 3

1. Построить эпюры изгибающих моментов и поперечных сил.

2. Подобрать сечение в виде прямоугольника (h=2b), приняв [σ]=160 МПа.

3. Построить эпюру нормальных напряжений в опасном сечении.

Данные взять из таблицы 3.

Принять интенсивность равномерно распределенной нагрузки q=6 кН/м.

Задача 4

На приводном валу (см. рис. 4) установлен ведущий шкив В и два рабочих 1 и 2, от которых последовательно берутся мощности: N1, N2 кВт. Требуется:

1. Построить эпюру крутящих моментов.

2. По заданным [τ] и [φ] определить необходимый диаметр сплошного вала и округлить его до ближайшей величины, соответственно равной 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200 (мм).

3. Построить эпюру углов закручивания вала.

Вариант 057

Объем страниц - 15

формат *pdf
