РАСЧЕТЫ НА ПРОЧНОСТЬ И ЖЕСТКОСТЬ БАЛКИ ПРИ ПЛОСКОМ ИЗГИБЕ Задано: схема нагружения и материал (σт; Е=2∙105 МПа) балки, коэффициент запаса…
РАСЧЕТЫ НА ПРОЧНОСТЬ И ЖЕСТКОСТЬ БАЛКИ ПРИ ПЛОСКОМ ИЗГИБЕ
Задано:
схема нагружения и материал (σт; Е=2∙105 МПа) балки,
коэффициент запаса прочности,
величины внешних нагрузок,
допускаемый прогиб балки [у]=0,002L, где L – длина балки.
Требуется:
для балки выполнить следующее.
1. Построить эпюры поперечных сил, изгибающих моментов,
углов поворота и прогибов.
2. Определить из условий прочности номера двутаврового, швеллерного и других распространенных сечений балок, выбрать наиболее экономичное.
3. Проверить и при необходимости обеспечить выполнение условия
жесткости балки.
|
ЦНВ |
1-я ЦНВ |
2-я ЦНВ |
3-я ЦНВ |
4-я ЦНВ |
|||
|
|

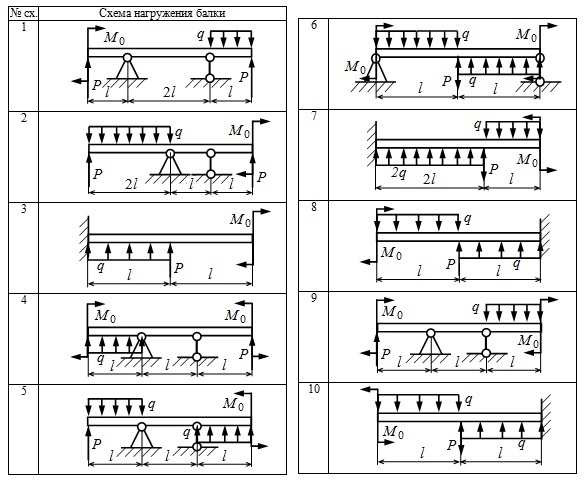

№ схемы |
Материал; σт |
Р, ql |
nт |
q, кН/м |
М0, ql2 |
l, м |
|
1 |
1 |
сталь 20; 270 МПа |
1 |
5,0 |
3 |
5,5 |
1,0 |
|
2 |
2 |
сталь 18кп; 235 МПа |
2 |
4,6 |
6 |
5,0 |
1,1 |
|
3 |
3 |
сталь 30; 380 МПа |
3 |
4,3 |
9 |
4,5 |
1,2 |
|
4 |
4 |
сталь ВСт3; 275 МПа |
4 |
4,0 |
12 |
4,0 |
1,3 |
|
5 |
5 |
сталь 40; 500 МПа |
5 |
3,6 |
15 |
3,5 |
1,4 |
|
6 |
6 |
сталь 09Г2С; 370 МПа |
6 |
3,3 |
18 |
3,0 |
1,5 |
|
7 |
7 |
сталь 45; 600 МПа |
7 |
3,0 |
21 |
2,5 |
1,6 |
|
8 |
8 |
сталь 15Г2; 440 МПа |
8 |
2,6 |
24 |
2,0 |
1,7 |
|
9 |
9 |
сталь 50; 650 МПа |
9 |
2,3 |
27 |
1,5 |
1,8 |
|
0 |
10 |
сталь 12Г2С; 590 МПа |
10 |
2,0 |
30 |
1,0 |
2,0 |
Примеры выполненных работ по вариантам: 1111, 4859, 5155
Для заказа следует нажать "Добавить в корзину" и в окне оплаты в комментариях указать свой 4-х значный вариант. Либо написать мне |через сайт| в контакте| на почту|
Если у вас значения для расчета произвольные - нажимайте "заказать подобную задачу" и в окне заказа указывайте свои расчетные данные. Либо высылайте файл с заданием.
Вернуться в каталог
Цена: 400.00р.
