Задание К2 Тарг 1983 г

Задача К2

Плоский механизм состоит из стержней 1 — 4 и ползуна В, соединенных

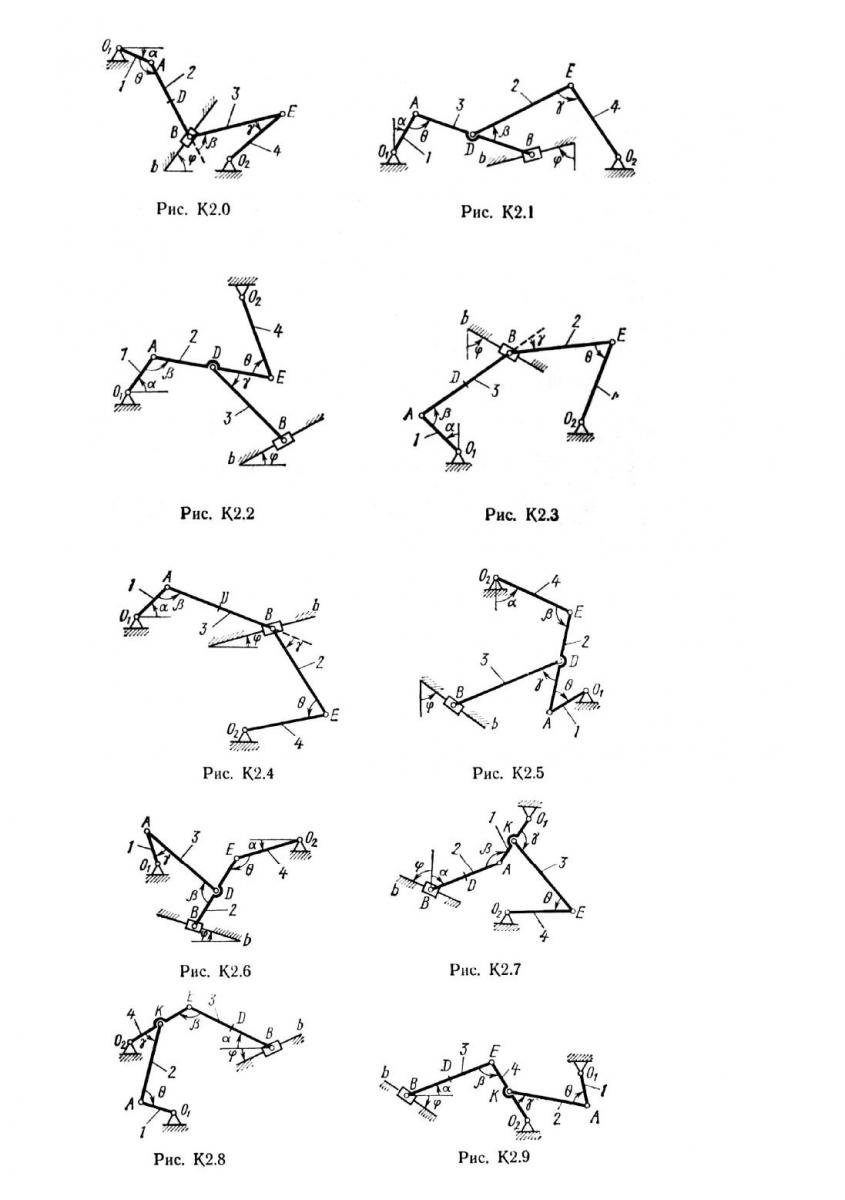

друг с другом и с неподвижными опорами О1 и О2 шарнирами (рис. K2.0
– К2.9). Длины стержней: = 0,4 м, = 1,2 м, = 1,4 м, = 0,8 м.
Поло-жение механизма определяется углами: которые вместе с другими

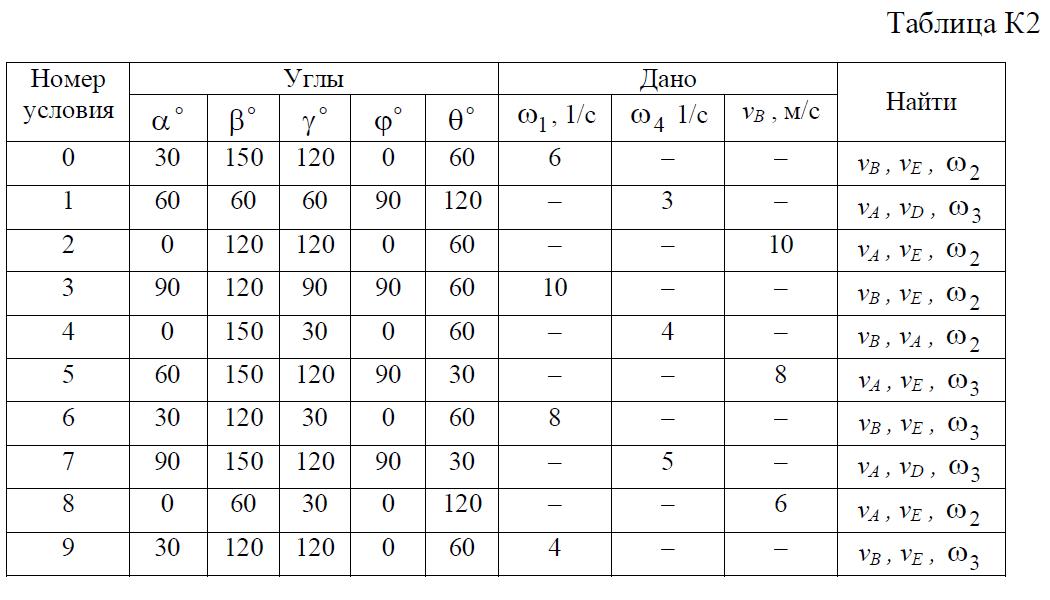

величинами заданы в таблице К2. Точка D на всех рисунках и точка К
на рис. 7 – 9 в середине соответствующего стержня. Определить
величины, указанные в столбце «Найти».
Дуговые стрелки на рисунках показывают, как при построении чертежа
должны откладываться соответствующие углы, т.е. по ходу или против
хода часовой стрелки (например, угол на рис. 1 следует отложить от
  стержня DE против хода часовой стрелки, а на рис. 2 – от стержня АЕ
по ходу часовой стрелки).
Построение чертежа начать со стержня, направление которого определяется
углом ; ползун В и его направляющие для большей наглядности изобразить,
как на примере К2 (см. рис. К2). Заданную угловую скорость считать
направленной против хода часовой стрелки, а заданную скорость vB –
от точки В к b.
Указания. Задача К2 – на исследование плоскопараллельного движения
твердого тела. При ее решении дли определения скоростей точек механизма
и угловых скоростей его звеньев следует воспользоваться теоремой о
проекциях двух точек тела и понятием о мгновенном центре скоростей,
применяя эту теорему (или это понятие) к каждому звену механизма в
отдельности.


Внимание! Номер рисунка выбирается по предпоследней цифре варианта

                   Номер условия в таблице - по последней цифре варианта

Если у вас вариант 86 - то номер рисунка - 8

                                              номер условия - 6
