Схемотехника

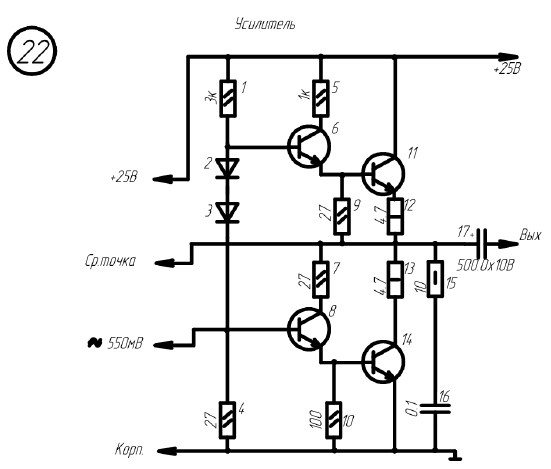

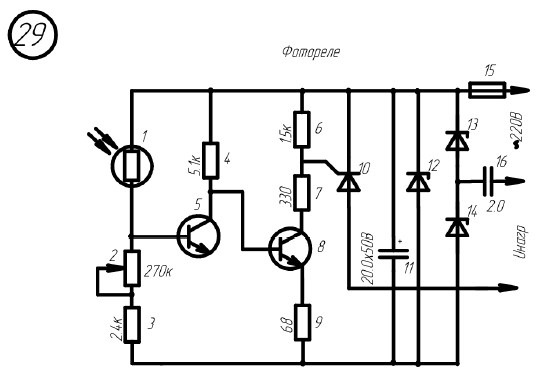

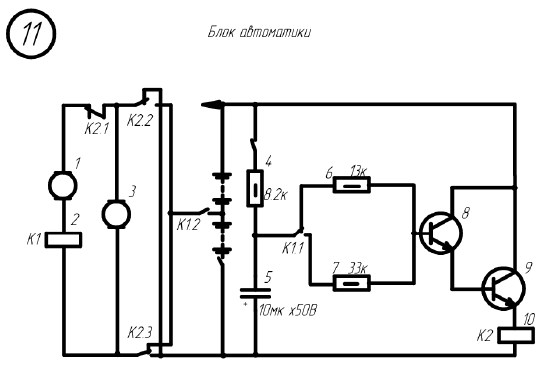

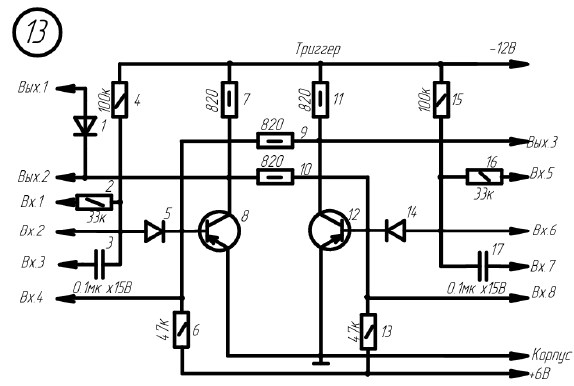

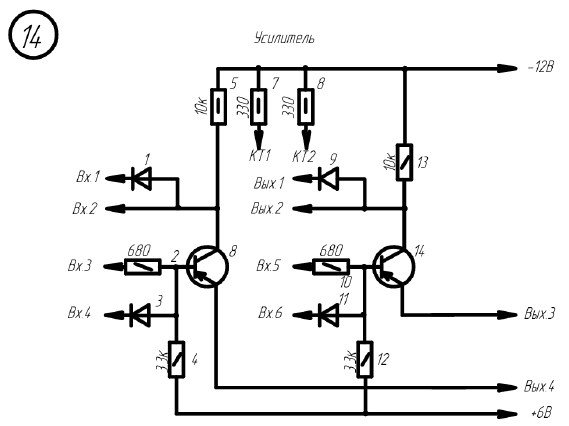

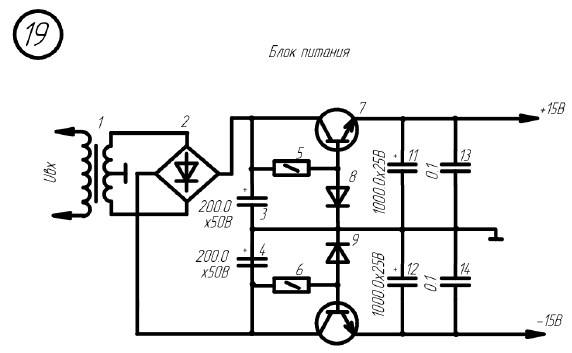

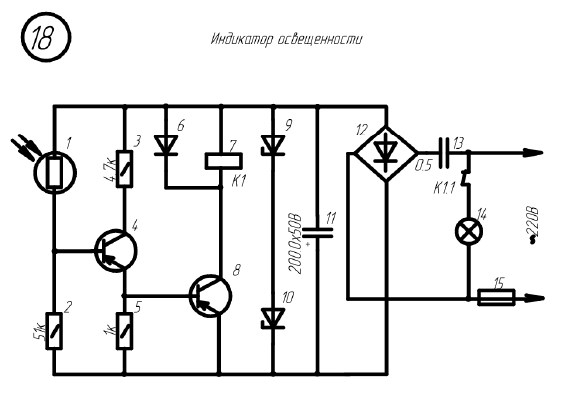

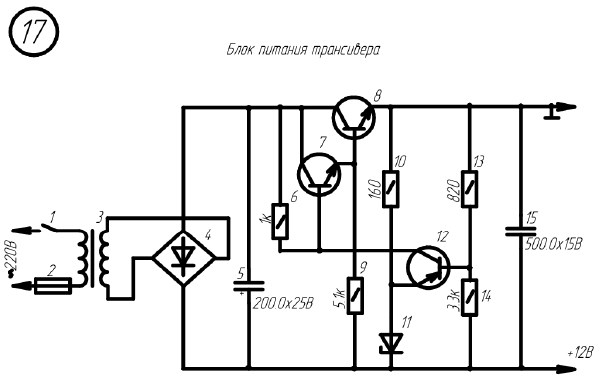

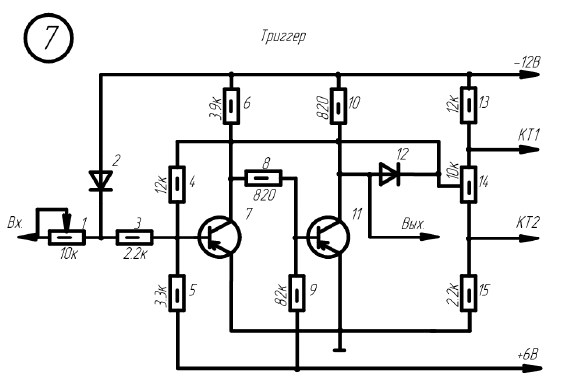

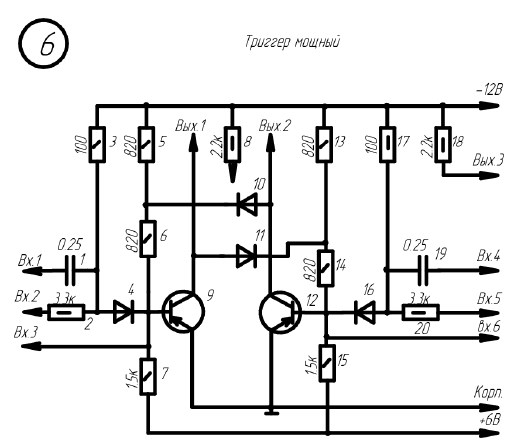

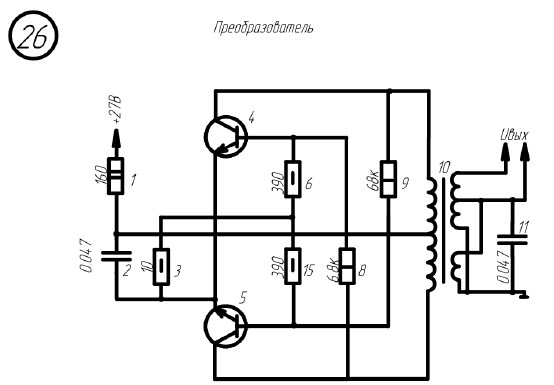

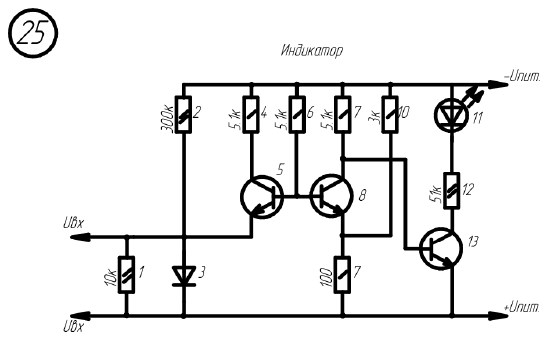

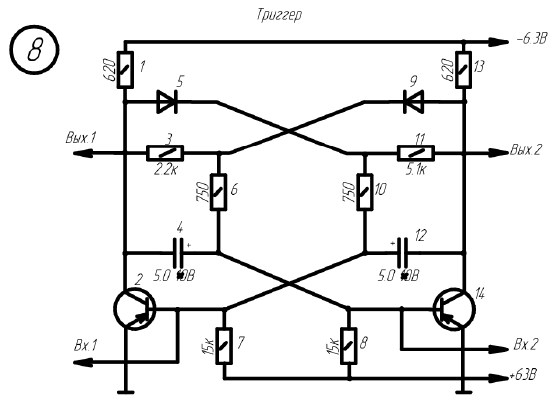

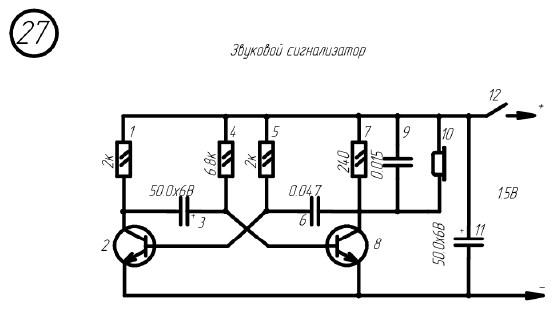

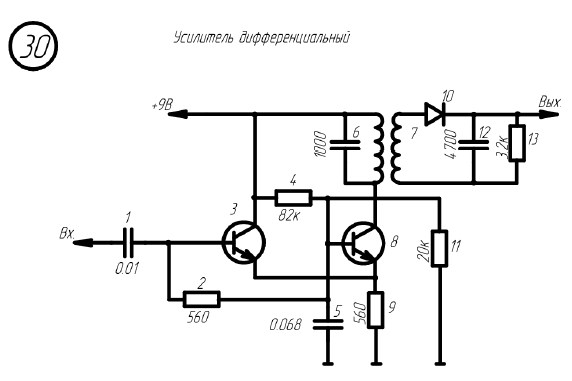

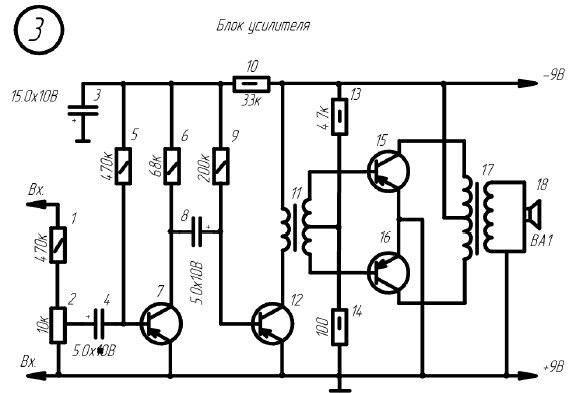

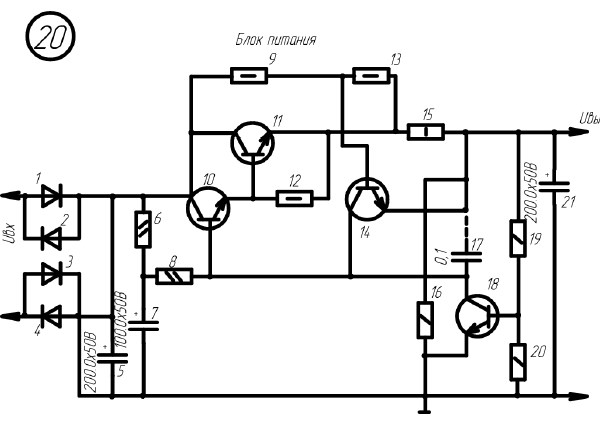

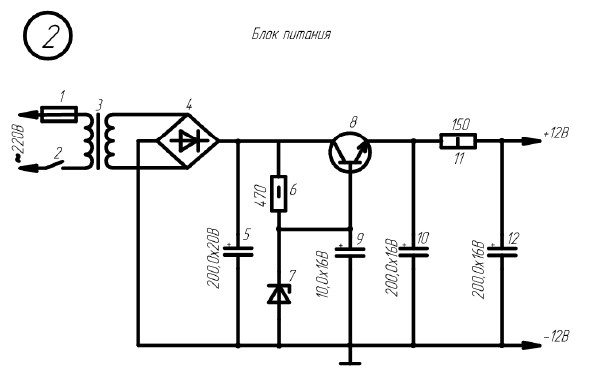

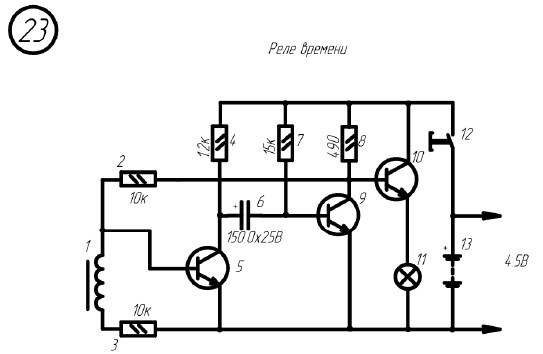

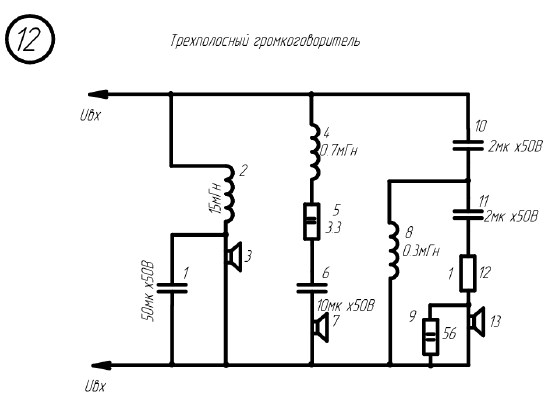

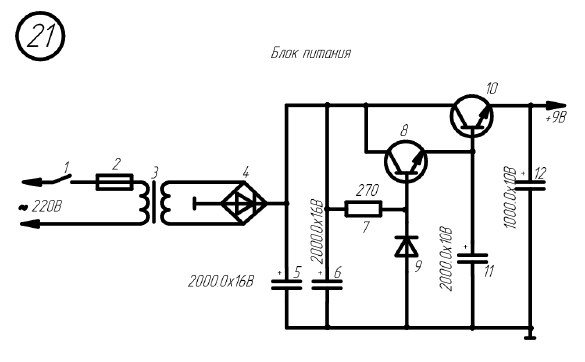

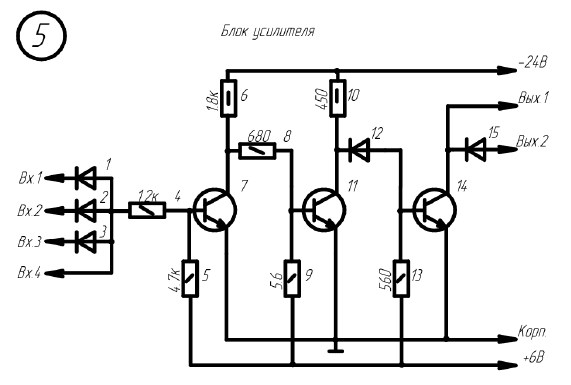

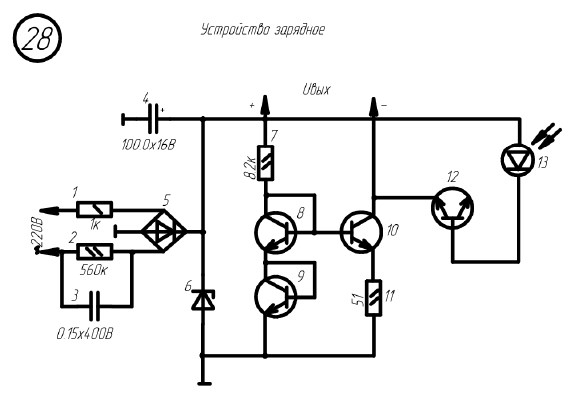

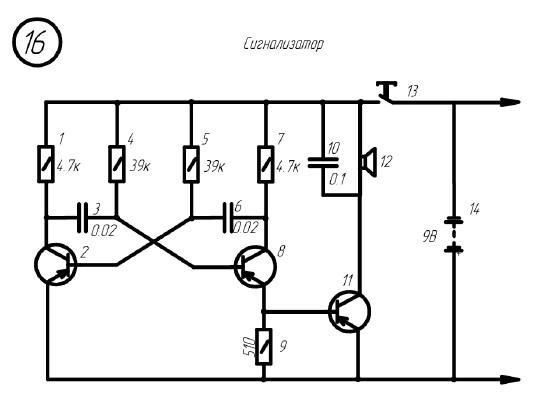

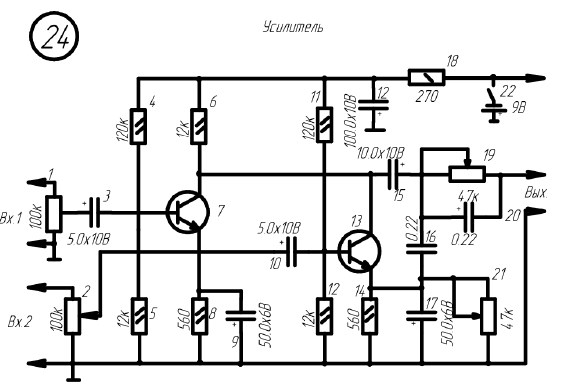

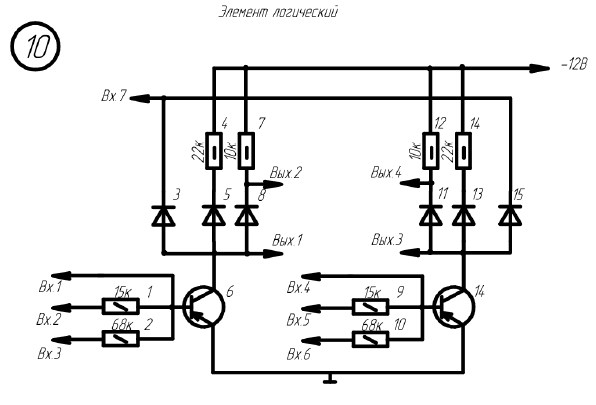

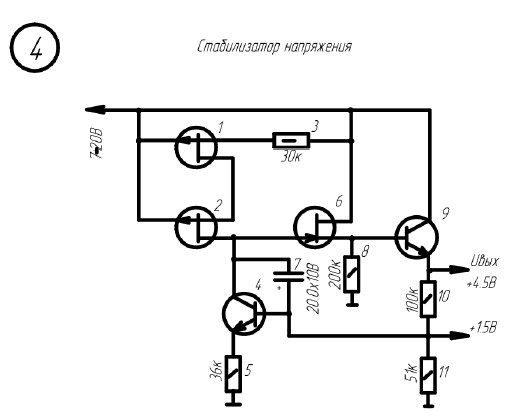

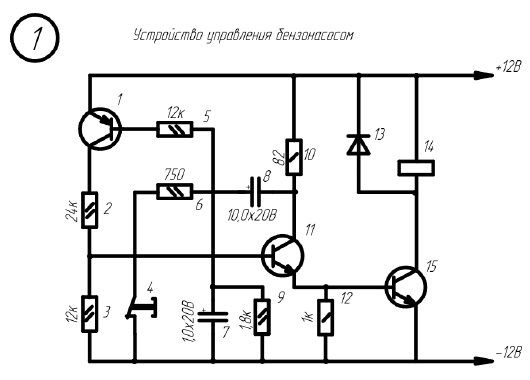

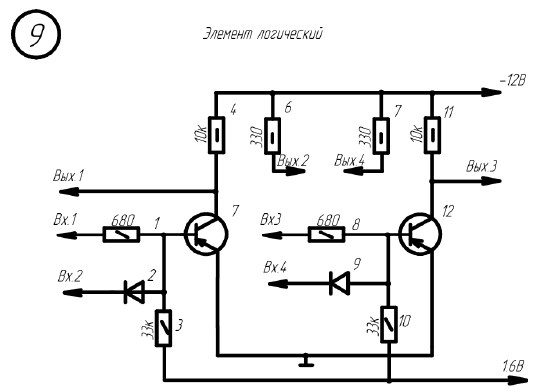

1. Выполнить схему с наименьшим количеством изломов и пересечений линий электрической связи.
2. Вычертить электрические элементы, показанные условно.
3. Обозначить схему, элементы схемы, входные и выходные цепи.
4.Обозначить последовательно или параллельно соединенные одинаковые элементы.
5. Выполнить перечень элементов.
