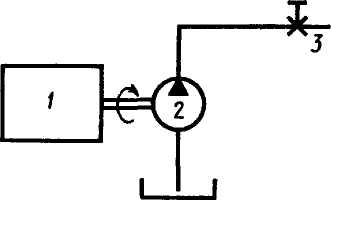

Задача 5.28. При пуске приводного двигателя 1 объемный насос 2 набирает обороты от 0 до птах за время t = 1 с. При этом нарастание частоты вращения происходит по линейному закону. Построить график нарастания давления в перекрытой краном 3 напорной гидролинии насоса и определить время достижения давления р=10 МПа. Даны следующие величины: рабочий объем насоса V = 10 см3; максимальная частота вращения вала насоса nmах = 960 об/мин; длина напорной гидролинии l=10 м; диаметр трубопровода d=16 мм; толщина стенок трубы 1 мм; модуль упругости материала труб F=105 МПа; модуль объемной упругости жидкости К=103 МПа; бъемный t;d к.п.д. насоса при частоте вращения n=1000 об/мин и давлении р = = 10 МПа 0,8.
