Задача 5.25. Два насоса 1 и 2, снабженные переливными клапанами 3 и 4, работают от одного двигателя и подают жидкость через обратные клапаны 5 и дроссель 6 на слив. Без…

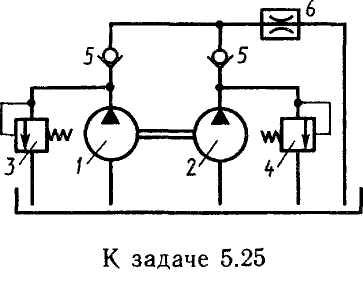

Задача 5.25. Два насоса 1 и 2, снабженные переливными клапанами 3 и 4, работают от одного двигателя и подают жидкость через обратные клапаны 5 и дроссель 6 на слив. Без учета потерь давления в гидролиниях и обратных клапанах определить расход жидкости через дроссель, если известно: частота вращения насосов n = 1450 об/мин; рабочие объемы насосов V1 = 10 см3 и V2= 16 см3; объемные к.п.д. насосов одинаковы и равны 0,9 при давлении рн= 15 МПа; площадь проходного сечения дросселя 5 Sдр = 0,05 см2; коэффициент расхода дросселя 0,6; плотность жидкости р = 850 кг/м3. Линеаризованные характеристики клапанов определяются следующими данными: для клапана 3 - QKЛ = 0 при рн меньше 6 МПа и Qкл = QHI при Pн = 8 МПа; для клапана 4 - Qкл = 0 при рн<9 МПа и QКЛ=QH2 при рн=10 МПа. Указание. Задачу решить графоаналитическим методом.

Перейти к общему каталогу задач

Цена: 80.00р.
Заказать похожую задачу

Часть готового решения
