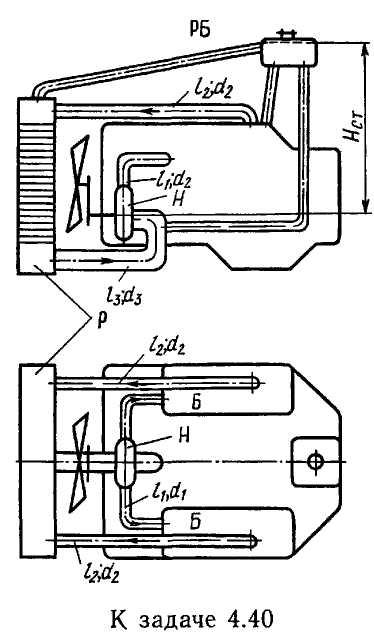

Задача 4.40. Дана схема в двух проекциях жидкостного тракта системы охлаждения V-образного двигателя (дизеля) большой мощности. Центробежный насос Н, имеющий один вход и…

Задача 4.40. Дана схема в двух проекциях жидкостного тракта системы охлаждения V-образного двигателя (дизеля) большой мощности. Центробежный насос Н, имеющий один вход и два выхода, нагнетает жидкость в охлаждающие рубашки блоков Б цилиндров по трубам l1, d1. Из блоков жидкость движется по трубам l2; d2 в радиатор Р, а из радиатора - снова в насос Н по трубе l3; d3. По данным размерам труб, значениям коэффициентов сопротивления блока, радиатора £р и колена £к, а также коэффициента Дарси (режим течения турбулентный) и по характеристике насоса Н при частоте вращения n = 1500 об/мин, требуется: 1. Выразить суммарную потерю напора как функцию расхода и построить характеристику системы, , считая режим сопротивления квадратичным. На том же графике построить характеристику насоса при частоте вращения n = 2400 об/мин в виде кривых Ни n по Q (способ пересчета характеристики насоса изложен в гл. 5). Определить расход воды в системе; напор, создаваемый насосом; к.п.д. насоса и потребляемую мощность. Расход через расширительный бачок считать равным нулю. Данные для расчета: l1 = 0,8 м; d1= d2 = 30 мм; l2 = = 1,8 м; l3 = 0,8 м; ; £к = 0,3; Характеристика насоса при л =1500 об/мин: Q, л/с .1 . .0 1 2 3 4 5 6 7 8 Н, м . . . .6,25 6,35 6,27 6,10 5,9 5,5 5,16 4,6 3,75 n, % . . . .0 24,0 35,0 39,5 40,0 37,0 30,0 20,0 7,0
