Задача 1. Электродвигатель постоянного тока с параллельным (независимым) возбуждением включен сеть с напряжением UH. Величины характеризующие номинальный режим работы…
Задача 1.
Электродвигатель постоянного тока с параллельным (независимым) возбуждением включен сеть с напряжением UH. Величины характеризующие номинальный режим работы двигателя приведены в таблице.
Выполнить
1. Вычертить электромагнитную схему двигателя постоянного тока и принципиальную электрическую схему его включения в сеть, ввести в схему контрольно измерительные приборы и пусковой резистор в цепь якоря, определить пределы измерения электрических величин и оценить величину сопротивления пускового реостата.
2. Определить для номинального режима работы двигателя ток якоря IЯН и ток возбуждения IBH, противо-ЭДС обмотки якоря EH, электромагнитную мощность Рэм и вращающий момент Мн, а также частоту вращения якоря n0 в режиме идеального холостого хода.
3. Построить механические характеристики двигателя n=f(M)
Часть готового решения
Задача 1
Дано:
Решение:

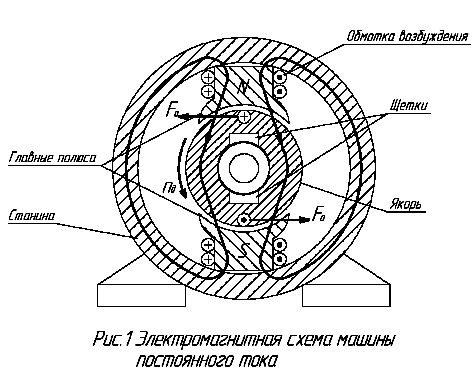

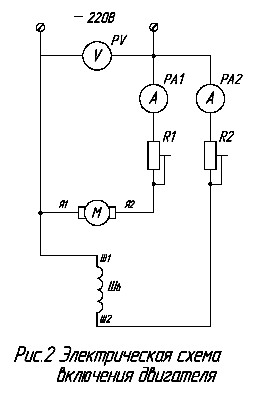

1.Вычерчиваем электромагнитную схему и электрическую схему включения двигателя.
Определим приведенные к 75 градусам значения сопротивлений:
Ток возбуждения
Тогда
- потребляемый ток
Откуда
Величина пускового реостата
Выбираем контрольно измерительные приборыв цепи якоря и возбуждения
PA1:
Предел измерения 0...40А
PA2:
Предел измерения 0...1А
Выбираем реостат в цепи возбуждения
ПротивоЭДС обмотки якоря:
Электромагнитная мощность:
Номинальный вращающий момент
частота вращения якоря двигателя в режиме идеального холостого хода(х.х.)
Построим механическую характеристику двигателя
при U=const,
.
Из уравнения равновесия напряжения
отсюда
Это лишь фрагмент работы...
