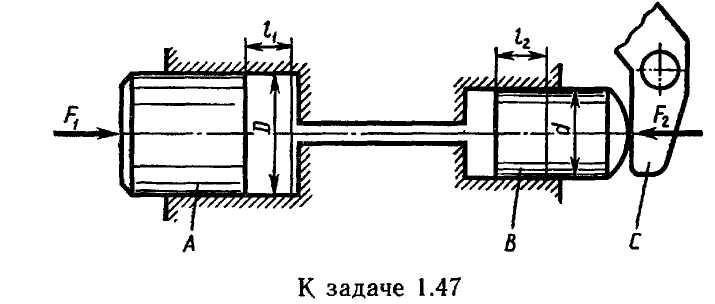

Задача 1.47. В системе дистанционного гидроуправления необходимо обеспечить ход h поршня В равным ходу l1 поршня А, т. е. l1 = l2 = l = 32 мм. Поршень В диаметром d = 20…

Задача 1.47. В системе дистанционного гидроуправления необходимо обеспечить ход h поршня В равным ходу l1 поршня А, т. е. l1 = l2 = l = 32 мм. Поршень В диаметром d = 20 мм должен действовать на рычаг С с силой F2 = 8 кН. Цилиндры и трубопровод заполнены маслом с модулем упругости К= 1400 МПа. Объем масла, залитого при атмосферном давлении, V=700 см3. Определить диаметр D поршня A и силу F1, приложенную к поршню А. Упругостью стенок цилиндров и трубок, а также силами трения поршней о стенки цилиндров пренебречь.
