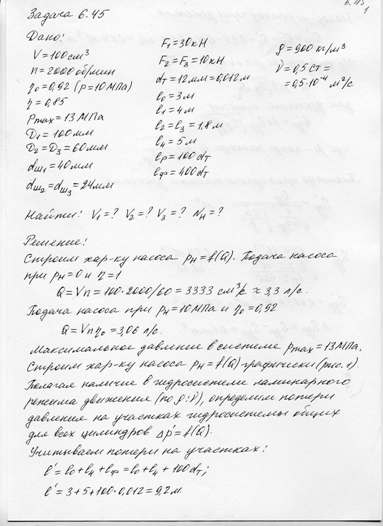

Задача 6.45. На рисунке представлена упрощенная схема гидросистемы навесного оборудования трактора, состоящая из насоса 1, предохранительного клапана 2, трех распределителей 3, основного гидроцилиндра 4, двух вспомогательных гидроцилиндров 5 и фильтра 6. Определить скорость движения поршней и мощность, потребляемую насосом, если его рабочий объем V=100 см3; частота вращения n = 2000 об/мин; объемный к. п. д. 0,92 при давлении р = 10 МПа; полный к. п. д. 0,85; максимальное давление в гидросистеме рmax=13 МПа; диаметры поршней D1 = 100 мм; D2 = D3= 60 мм; диаметры штоков dШ1 =40 мм; dш2 = 24 мм; силы, приложенные к ним, F1= 30 кН; F2 = F3= = 10 кН. Размеры трубопроводов: диаметр dт=12 мм; длины l0 = 3 м; l1=4 м; l2 = l3=1,8 м; l4 = 5 м. Эквивалентная длина для каждого канала распределителя lр = 100 dT; эквивалентная длина для фильтра lф = 400 dт; свойства рабочей жидкости: плотность р = 900 кг/м3; вязкость v = 0,5 Ст. Указание. Задачу решить графоаналитическим методом.
