Задача 6.43. Гидропривод стола фрезерного станка состоит из насоса 1, предохранительного клапана 2, фильтра 3, гидрораспределителя 4, гидроцилиндра 5 и гидродросселя 6…

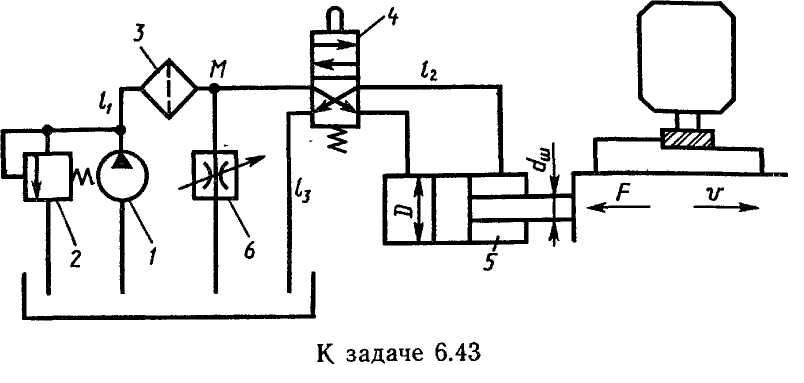

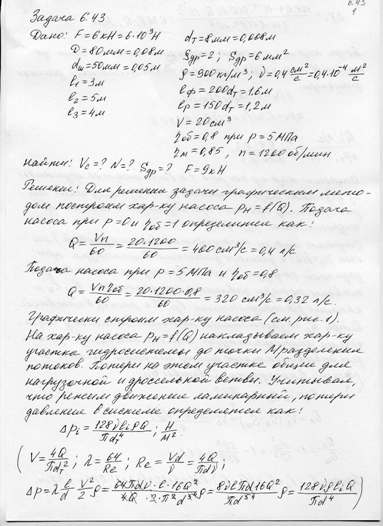

Задача 6.43. Гидропривод стола фрезерного станка состоит из насоса 1, предохранительного клапана 2, фильтра 3, гидрораспределителя 4, гидроцилиндра 5 и гидродросселя 6. Скорость движения стола регулируется за счет изменения площади проходного сечения дросселя 6. 1. Определить скорость движения стола, если известны: усилие на штоке гидроцилиндра F = 6 кН; диаметры поршня D = 80 мм и штока dш = 5 м; длины трубопроводов; l1=3 м (от насоса 1 до точки М);l2=5 м (от точки М до гидроцилиндра 5); l3 = 4 м (от гидроцилиндра 5 до бака); диаметр труб dT = 8 мм; коэффициент сопротивления дросселя 2; площадь проходного сечения дросселя Sдр = 6 мм2; плотность рабочей жидкости р = 900 кг/м3. Режим течения в трубопроводах ламинарный (v = 0,4 см2/с). При расчете сопротивления фильтра и каналов распределителя заменить эквивалентными длинами труб: lф= 200dT и lр = 150 dT. Характеристика насоса: рабочий объем V=20 см3; объемный к. п. д. при давлении р = 5 МПа 0,8; механический к. п. д. 0,85; частота вращения n = 1200 об/мин. 2. Определить мощность, потребляемую насосом. 3. Определить, как должна измениться площадь про ходного сечения дросселя 6, чтобы при F = 9 кН скорость стола осталась неизменной. Указание. Задачу решить графоаналитическим методом.
