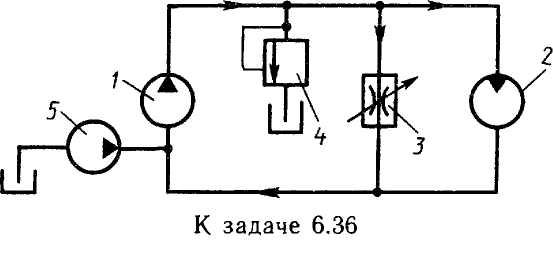

Задача 6.36. Объемный гидропривод вращательного движения с дроссельным регулированием состоит из двух гидромашин — насоса 1 и гидромотора 2, а также дросселя 3, предохранительного клапана 4 и вспомогательного насоса 5. Определить пределы изменения частоты вращения гидромотора n2 при постоянной нагрузке. Даны: частота вращения насоса n1 = 2400 об/мин; рабочие объемы гидромашин V1 = = 0,01 л; F2 = 0,02 л; давление в напорной гидролинии, обусловленное заданной нагрузкой (моментом на валу гидромотора), рн = 5 МПа; давление во всасывающей линии, поддерживаемое насосом 5, рвс = 0,3 МПа; площадь проходного сечения дросселя при полном его открытии Sдр = 0,015 см2; коэффициент расхода дросселя 0,65; объемный к. п. д. каждой гидромашины 0,95. Расход через клапан 4 QKл =0
