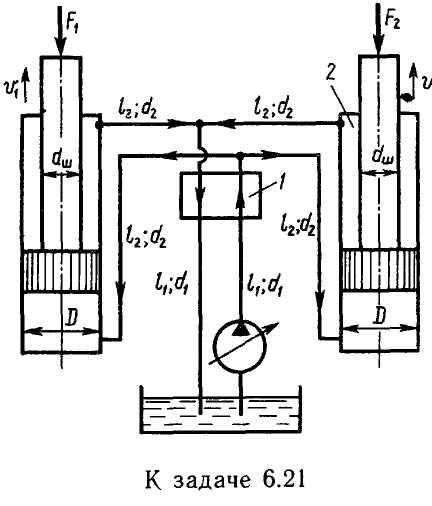

Задача 6.21. В гидравлической системе автомобиля масло подается насосом в силовые гидроцилиндры подъемного устройства. Определить скорости перемещения поршней vn1 и vn2…
Задача 6.21. В гидравлической системе автомобиля масло подается насосом в силовые гидроцилиндры подъемного устройства. Определить скорости перемещения поршней vn1 и vn2, если заданы нагрузки на штоки поршней (F1 и F2); характеристики насоса pH = f(Q) и размеры поршней. В расчете учесть гидравлические сопротивления трубопроводов и каждого канала распределителя 1, заменив его эквивалентной длиной трубы (lр).
Перейти к общему каталогу задач
внимание! корректировка задачи представлена ниже(не всей задачи, а лишь той части, откуда начинается ошибочный расчет)
Часть готового решения
определяем потери давления до точки разделения потоков
где
эквивалентная длина

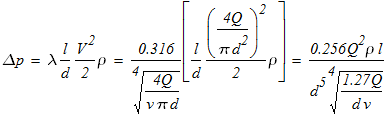

ΔP =
для второго участка

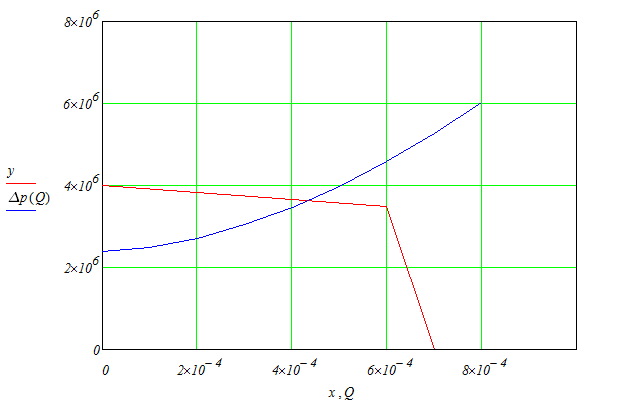

суммарный перепад давления
Тогда
скорость штока
