Задача 6.16. Определить минимально допустимый диаметр дроссельной шайбы в напорной линии гидропривода d1 обеспечивающей перемещение поршня гидроцилиндра без разрыва…

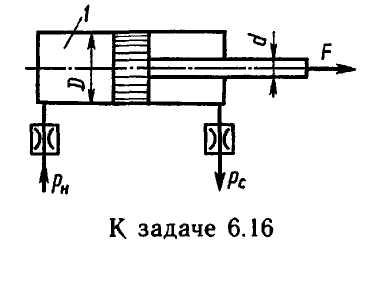

Задача 6.16. Определить минимально допустимый диаметр дроссельной шайбы в напорной линии гидропривода d1 обеспечивающей перемещение поршня гидроцилиндра без разрыва сплошности потока (без кавитации) в полости 1. Перемещение поршня происходит под действием лишь нагрузки на штоке F = 20 кН. Давления: насоса рн = 15 МПа; слива рс = 0,5 МПа; насыщенных паров жидкости рнп = 0,01 МПа. Диаметры: цилиндра D = 50 мм; штока d = 30 мм; дроссельной шайбы на сливе d2= 1,5 мм. Коэффициент расхода дроссельных шайб 0,64. Плотность жидкости р = 900 кг/м3.

Перейти к общему каталогу задач

Цена: 150.00р.
Заказать похожую задачу

Часть готового решения
