Расчетно-проектировочноая работа «Расчет на прочность стального бруса при внецентренном растяжении»  Задано: стальной брус составного…

Расчетно-проектировочноая работа

«Расчет на прочность стального бруса при внецентренном растяжении»

Задано:

  • стальной брус составного сечения, работающий на внецентренное растяжение;

  • точка приложения силы Р;

  • материал бруса (предел текучести от);

  • коэффициент запаса прочности ят.

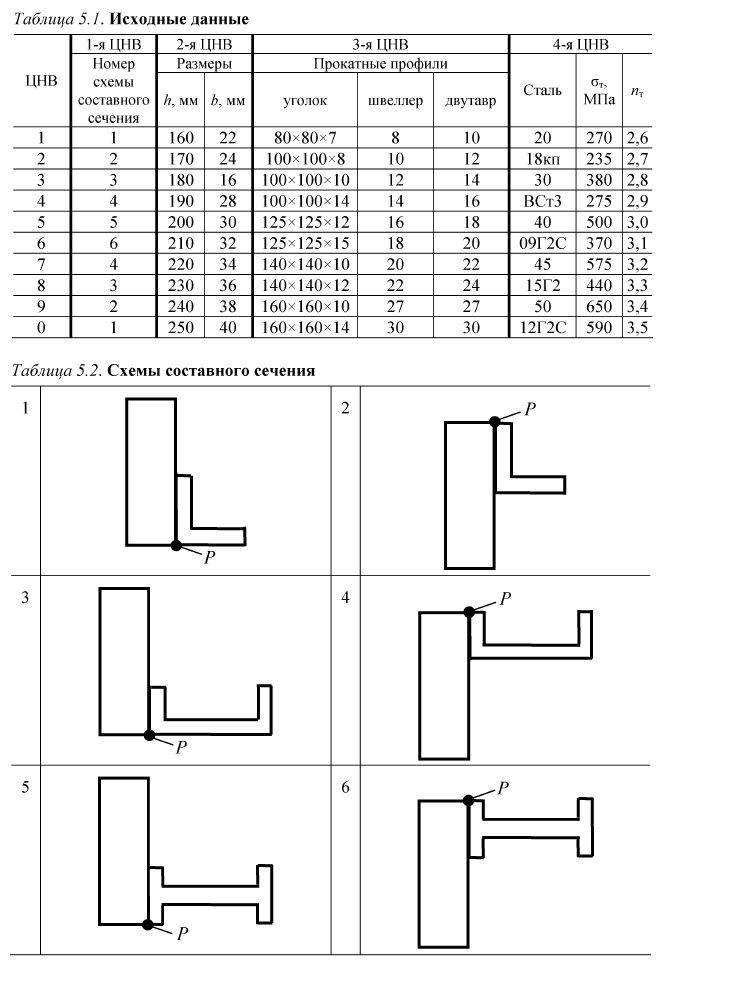

Исходные данные для расчета взять из табл. 5.1, 5.2 и рис. 5.2 в соответствии с цифрами номера варианта (ЦНВ).

Необходимо для стального бруса выполнить следующее.

  1. Вычислить координаты центра тяжести сечения.

  2. Определить положение главных центральных осей инерции и величины главных моментов инерции сечения.

  3. Составить уравнение нейтральной линии и нанести ее на сечение.

  4. Найти опасные точки в сечении.

  5. Вычислить допускаемую нагрузку [Р] на заданный брус из условия прочности при внецентренном растяжении.

Если ваша задача из задачника Добровольского или Девятерикова (Исходная таблица и схемы), то для заказа следует нажать "Добавить в корзину" и в окне оплаты в комментариях указать свой 4-х значный вариант. Либо написать мне |через сайт| в контакте| на почту|

Если у вас значения для расчета произвольные - нажимайте "заказать подобную задачу" и в окне заказа указывайте свои расчетные данные. Либо высылайте файл с заданием.

Ниже представлен пример решения РПР. Решение предоставляется в формате pdf.

Цена: 490.00р.
Заказать похожую задачу

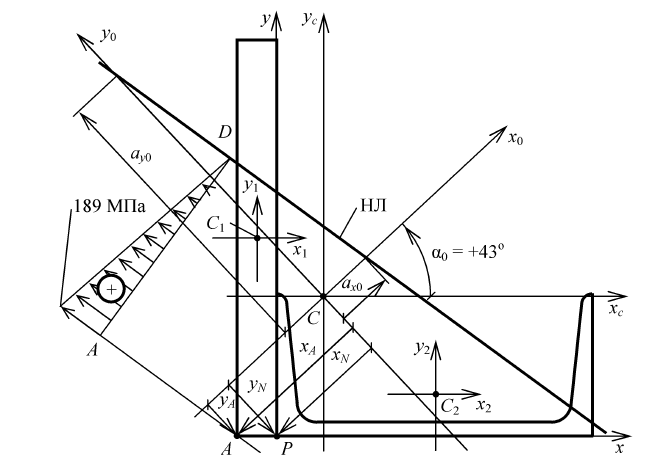

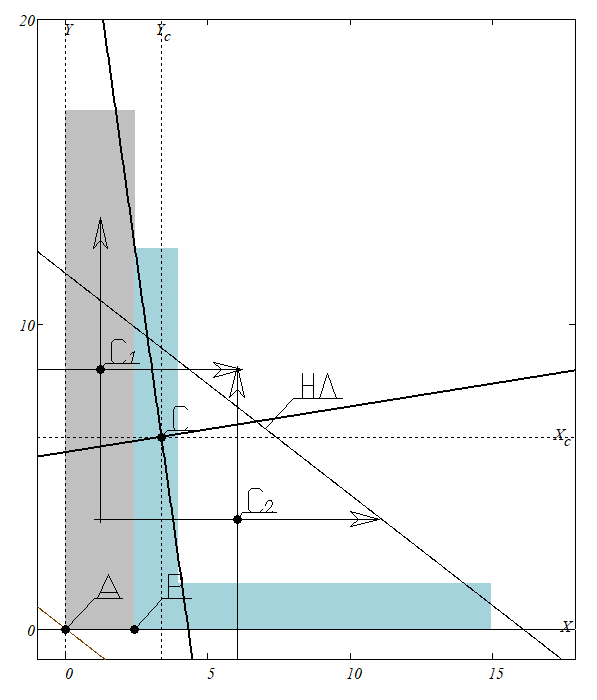

Часть готового решения
