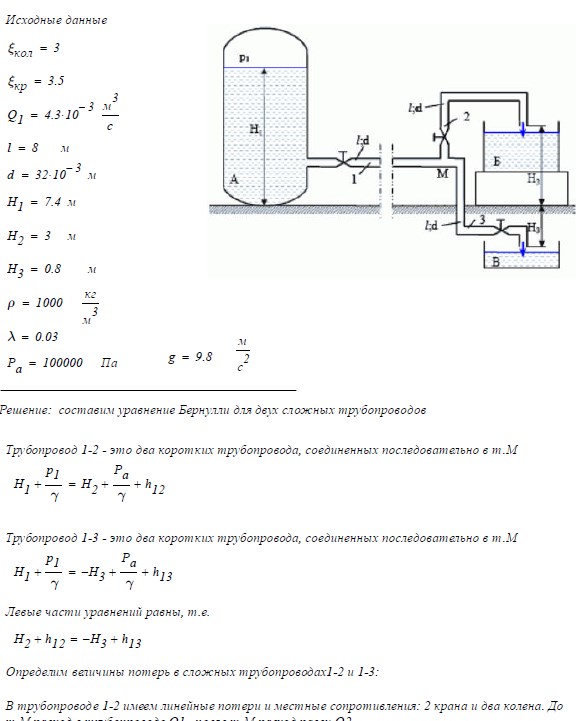

Провести расчет сложного трубопровода, схема которого представлена на рисунке 2, в соответствии с исходными данными. Вода подается из бака А в количестве Q1 по трубе…

Провести расчет сложного трубопровода, схема которого представлена на рисунке 2, в соответствии с исходными данными.

Вода подается из бака А в количестве Q1 по трубе 1 длиной l и диаметром d к разветвлению М, от которого по двум одинаковым трубам 2 и 3 длиной l и диаметром d подается в резервуары Б и В. Приняв коэффициенты сопротивлений всех трех кранов одинаковыми и равнымиξк = 3,5, коэффициент сопротивления колена ξкол = 3 определить расходы воды Q2 и Q3, подаваемой в бак Б и резервуар В, а также давление в баке А. Сопротивлением тройника пренебречь.

Количество страниц - 3

Формат документа - pdf

<в каталог

фрагмент решения ↓↓↓
