Задача 2.17. Определить расход жидкости, вытекающей из трубы диаметром d=16 мм через плавное расширение (диффузор) и далее по трубе диаметром D = 20 мм в бак…

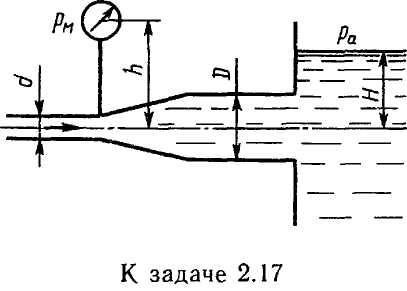

Задача 2.17. Определить расход жидкости, вытекающей из трубы диаметром d=16 мм через плавное расширение (диффузор) и далее по трубе диаметром D = 20 мм в бак. Коэффициент сопротивления диффузора 0,2 (отнесен к скорости в трубе), показание манометра рм = 20 кПа; высота А = 0,5 м; Н = 5 м; плотность жидкости р = 1000 кг/м3. Учесть потери на внезапное расширение, потерями на трение пренебречь, режим течения считать турбулентным.



Перейти к общему каталогу задач (сборник задач под редакцией Б.Б Некрасова)

Перейти к таблице с вариантами (для ИжГТУ)



Цена: 60.00р.
Заказать похожую задачу

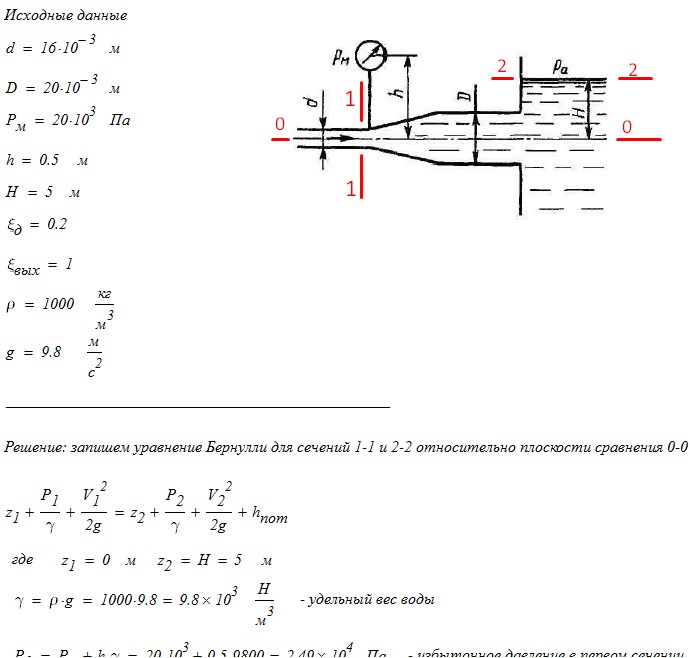

Часть готового решения
