Исходными данными для расчета токов короткого замыкания являются:

1) схема электроснабжения (рис. 1) с питающей линией высшего напряжения, однотрансформаторной понизительной подстанцией и отходящими линиями распределительной сети низшего напряжения;
2) мощность Sс энергосистемы, от которой отходит питающая линия W1 высшего напряжения; 3) номинальное значение высшего напряжения U1;
4) марка и сечение проводов линии W1, её длина;
5) тип и мощность силового трансформатора Т1 понизительной подстанции;
6) номинальное значение низшего напряжения U2;
7) марка и сечение проводов линии W2, её длина;
8) местоположение точек короткого замыкания К1, К2 и К3.

Основная часть расчетно-графической работы должна включать:
    1) заданную расчетную схему электроснабжения и схему замещения для расчета токов короткого замыкания;
    2) выбор базисных параметров для расчета токов короткого замыкания в заданных точках сети методом относительных единиц: базисной мощности, базисных напряжений, базисных токов;
    3) расчет активных, индуктивных и полных сопротивлений элементов схемы замещения до заданных точек короткого замыкания;
    4) расчет токов трехфазного короткого замыкания, ударных токов, токов двухфазного короткого замыкания;
    5) расчет мощности короткого замыкания для заданных точек сети;
    6) сводную таблицу результатов расчета токов короткого замыкания.

Общий объем - 7 страниц

Выполнен вариант - 44

Формат документа - pdf

<в начало

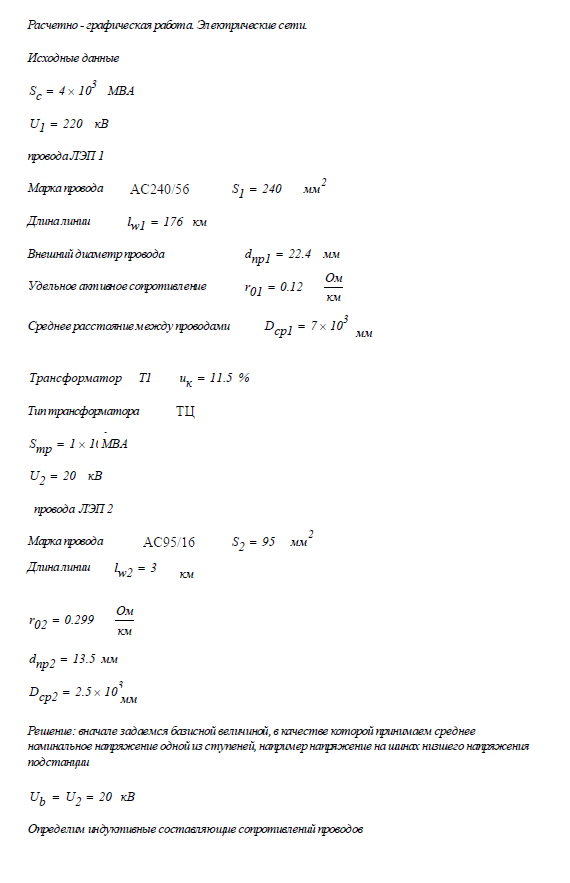

Фрагмент решения (страница №1) ↓↓↓
