Схема нагружения вала, величины внешних моментов, размеры вала (таблица 2). При расчетах принять: [t] = 80МПа; m=200н×м/м; l = 0,5м; М = ml; G =…

Схема нагружения вала, величины внешних моментов, размеры вала (таблица 2). При расчетах принять: [t] = 80МПа; m=200н×м/м; l = 0,5м; М = ml; G = 0,8×10⁵МПа;  D₁/d₁= 1,5;  D₂/d₂ = D₃/d₃ = D₄/d₄= ∞; D₅/d₅ = 2;  [Q] = 0,25град/м; 1МПа=10⁶Па=1Н/мм²=10⁶Н/м².

         Требуется:

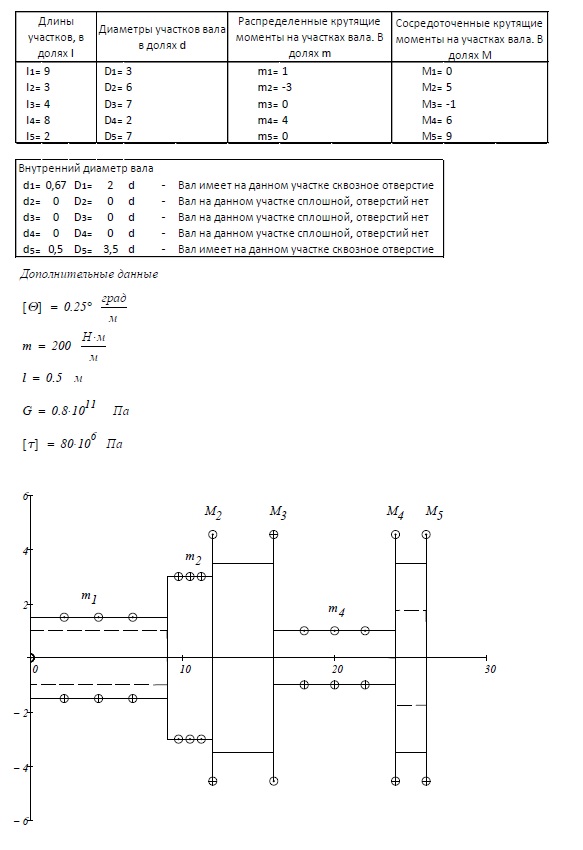

         1) построить эпюры крутящих моментов М_К, касательных напря-жений t_max  и углов закручивания φ;

         2) из условия прочности и условия жесткости определить размеры поперечных сечений вала;

         3)  выполнить эскиз вала в соответствии с заданными соотношениями;

         4) реализовать машинный вариант выполнения РПР.
