Допуски и посадки шлицевых соединений Исходные данные Условное обозначение прямобочного шлицевого соединения. Последовательность выполнения 4.1. Установить…
Допуски и посадки шлицевых соединений
Исходные данные
Условное обозначение прямобочного шлицевого соединения.
Последовательность выполнения
4.1. Установить способ центрирования заданного шлицевого соединения.
4.2. Установить значения основных отклонений, допусков размеров и вычертить схемы полей допусков центрирующих и нецентрирующих элементов шлицевого соединения.
4.3. Определить предельные размеры всех элементов деталей шлицевого соединения и заполнить таблицу 4.1. .
4.4. Вычертить эскизы шлицевого соединения и его деталей, указав их условные обозначения.
Часть готового решения
Задание 4
Допуски и посадки шлицевых соединений
Исходные данные
Центрируемые элементы:
1. Отверстие
2. Вал
3. Ширина впадин отверстия
4. Толщина шлицев вала
5. Нецентрирующие элементы
Отверстие
Зная значения основных отклонений и допуски размеров, нужно построить схемы полей допусков для центрирующих элементов

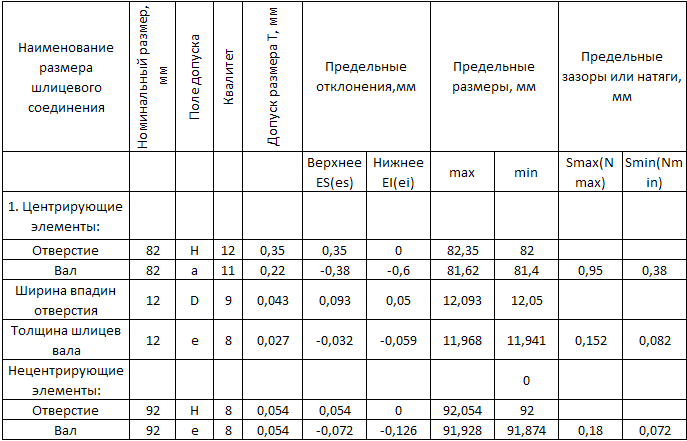

таблица 4.1 Размерные характеристики деталей шлицевого соединения
Рисунок 4.1 Обозначение посадок и полей допусков на сборочном и рабочих чертежах шлицевого соединения
