Для эл. цепи, схема которой изображена на рис. 1.1 – 1.50, по заданным в табл. 1 сопротивлениям и эдс выполнить следующее: 1. Составить систему уравнений…

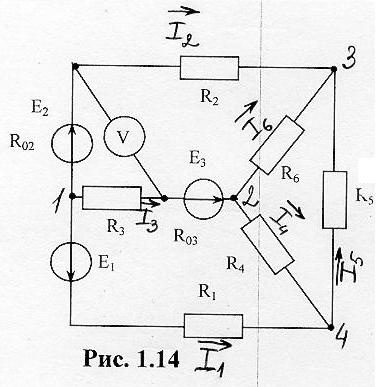

Для эл. цепи, схема которой изображена на рис. 1.1 – 1.50, по заданным в табл. 1 сопротивлениям и эдс выполнить следующее:

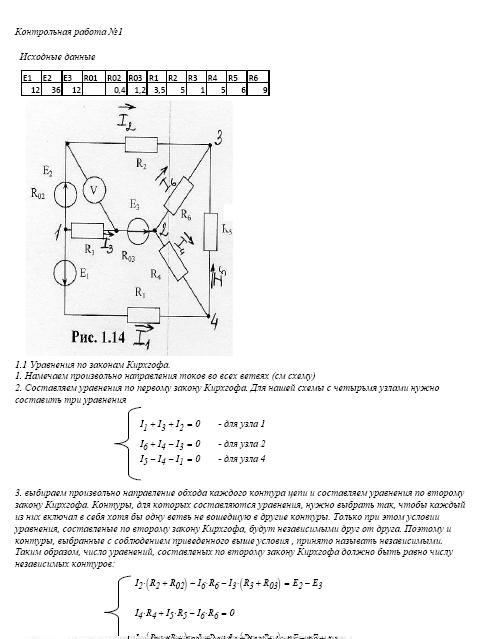

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

2. Найти все токи, пользуясь методом контурных токов;

3. Проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R4, R5, R6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи;

4. Определить показание вольтметра и составить баланс мощностей для заданной схемы;

5. Построить в масштабе потенциальную диаграмму для внешнего контура.

Объем - 6 страниц. Формат документа - pdf.
