Задача 2 Трехфазный двухобмоточный трехстержневой трансформатор включен в сеть с напряжением UH при схеме соединения обмоток Y/YН: полная мощность SН;…
Задача 2
Трехфазный двухобмоточный трехстержневой трансформатор включен в сеть с напряжением UH при схеме соединения обмоток Y/YН: полная мощность SН; первичное линейное напряжение UH1; вторичное линейное напряжение UH2; напряжение короткого замыкания UК; мощность потерь короткого замыкания (при номинальном токе) pкн; ток холостого тока I; мощность потерь холостого хода p0; характер нагрузки cosφ.
Данные для расчета приведены в таблице
Выполнить:
1. Начертить электромагнитную схему трехфазного трансформатора и определить номинальные токи в обмотках, фазное напряжение в обмотках, коэффициент трансформации фазных напряжений, ток холостого хода в амперах.
2. Определить параметры схемы замещения трансформатора
3. Построить зависимость КПД трансформатора от нагрузки з=f(в) при cosц2=const и определить оптимальную загрузку его по току вОПТ.
4. Построить зависимость вторичного напряжения от изменения нагрузки ДU=f(в) и внешнюю характеристику трансформатора U2=f(в) при U1=const и cosц2=const
Как заказать работу?
↓
Добавляем заказ в корзину
↓
Оплачиваем → Сообщаете МНЕ об оплате, с указанием ваших числовых значений (зарегистрированным пользователям)
↓
В течении одного рабочего дня высылаю решение на вашу почту или в контакт.
Часть готового решения
Дано:
Решение: Начертим электромагнитную схему трехфазного трансформатора.
Электромагнитная схема трехфазного трансформатора.
Определим:
- наименьший перфичный ток в обмотках трансформатора
- номинальный вторичный ток в обмотке трансформатора
- фазные номинальные токи в обмотках трансформатора:
- фазные напряжения в обмотках:
- ток холостого хода:
коэффициент трансформации фазных напряжений:
2. Определим параметры схемы замещения трансформатора:
-напряжение К.З. фазного напряжения
- полное сопротивление К.З.
- активное сопротивление К.З.
- индуктивное сопротивление:
- сопротивления обмоток трансформатора:
- действительные сопротивлениявторичной обмотки трансформатора:
- значения величин полного Zm, полного Rm, и индуктивного сопротивления ветви намагничивания Xm для схемы замагничивания:
где
Тогда
на основании выполненых расчетов вычертим "Т"- образную схему замещения трансформатора.(для одной фазы)
Рис 2. "Т"- образная схема замещения трансформатора для одной фазы
Оптимальный коэффициент загрузки трансформатора по току
- КПД трансформатора при заданном значении загрузки по току
Для построения зависимости
при U= const и
подставаим в выражение выше значения b=0;0.25;0.5;0.75;1.0;1.25 и
и определим h. Полученные значения сводим в таблице 1.
пусть
тогда
тогда
тогда
тогда
тогда
Остальные расчеты произведем аналогично

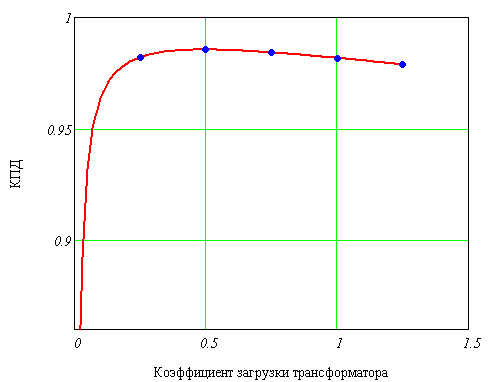

Зависимость
показана на рис.3
Рис.3 Зависимость
Построим зависимость изменения вторичного напряжения от изменения нагрузки
:
где
Подставаим в выражение выше значения b=0;0.25;0.5;0.75;1.0;1.25 и
и сводим значения в таблицу:
при
при
при
при
при
Остальные расчеты производим аналогично

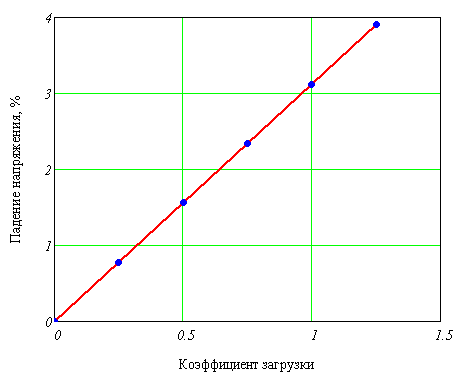

Зависимость
представляем на рис.4
Рис.4 Зависимость
Построим внешнюю характеристику трансформатора
при
и

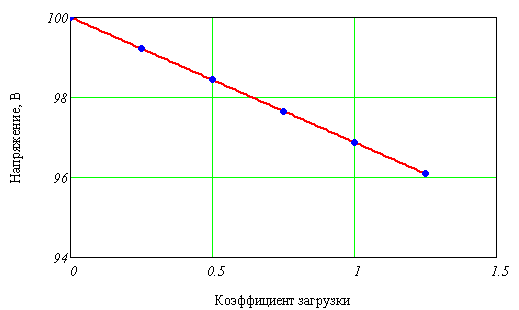

Рис.5 Внешняя характеристика трансформатора
