Задача 6.44. Гидропривод силовой головки агрегатного станка состоит из насоса 1, переливного клапана 2, фильтра 3, гидродросселя 4, гидрораспределителя 5 и гидроцилиндра…

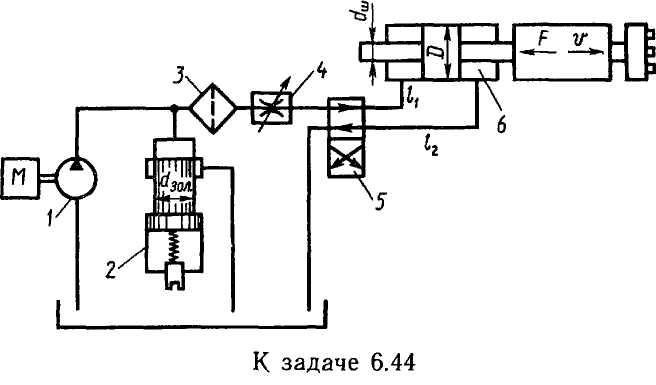

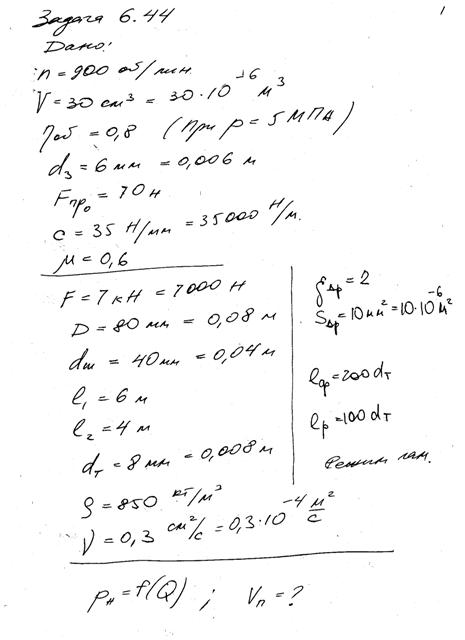

Задача 6.44. Гидропривод силовой головки агрегатного станка состоит из насоса 1, переливного клапана 2, фильтра 3, гидродросселя 4, гидрораспределителя 5 и гидроцилиндра 6. Скорость движения силовой головки регулируется путем изменения площади проходного сечения дросселя 4. 1. Построить характеристику насосной установки, включающей в себя электродвигатель М с частотой вращения n = =900 об/мин, насос с рабочим объемом V=30 см3 и объемным к. п. д. 0.8 при давлении p = 5 МПа, переливной клапан 2, имеющий следующие характеристики: длины трубопроводов: l1=6 м (от фильтра до гидроцилиндра) и l2 = 4 м (от гидроцилиндра до бака); диаметр труб dT = 8 мм; свойства рабочей жидкости: плотность р = 850 кг/м3; вязкость v = 0,3 см2/с; коэффициент местного сопротивления дросселя 2; площадь проходного сечения дросселя Sдр=10 мм2. Режим течения в трубопроводах ламинарный. При расчете сопротивления фильтра и каналов распределителя заменить эквивалентными длинами труб lф = 200dт; lp=100dT. диаметр золотника d3 = 6 мм; сила предварительного поджатия пружины Fр.о = 70 Н; жесткость пружины с = 35 Н/мм; коэффициент расхода через клапан 0,6. 2. Определить скорости движения силовой головки, если известны: усилие на штоке гидроцилиндра F = 7 кН; диаметры поршня D = 80 мм и штока dщ = 40 мм гидроцилиндра;
