ТОЭ.  Расчет цепи постоянного тока.  Вариант№20

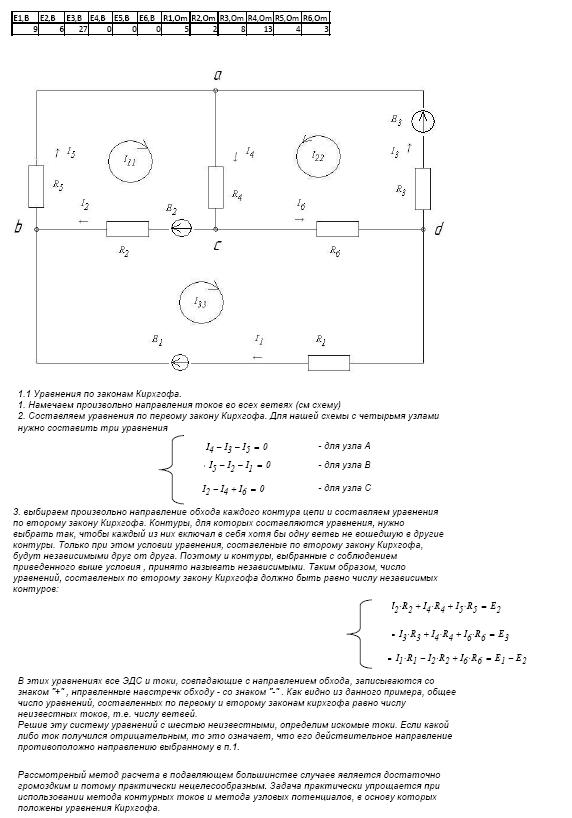

Для электрической схемы, соответствующей номеру варианта (таблица 1) и изображенной на рисунке 1.1 - 1.30, выполнить следующее:

Составить на основании законов Кирхгоффа систему уравнений для расчета токов в ветвях схемы. Решить систему.

Определить токи во всех ветвях методом контурных токов.

Составить баланс мощностей в исходной схеме, выделив отдельно суммарную мощность источников и суммарную мощность приемников электрической энергии.

Начертить потенциальную диаграмму для любого контура, включающего две ЭДС.
