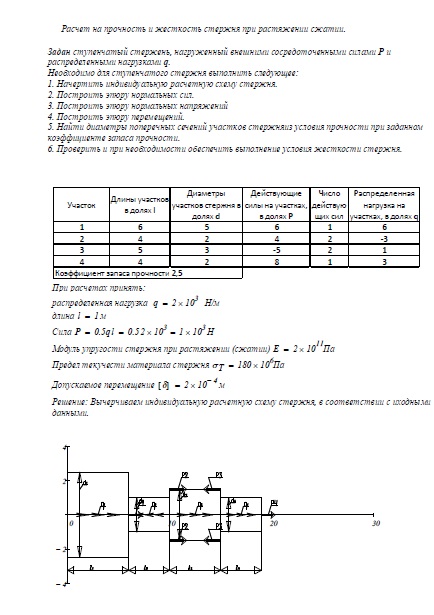

Расчет статически определимого стержня на прочность и жесткость при

растяжении (сжатии) Задаются: схема нагружения стержня (рис. 6), величины внешних нагрузок, размеры стержня, коэффициент запаса прочности пт (таблица 1).

При расчетах принять: σ=300МПа, q=200KH/M, P=0,5q/=50KH, Е=2·105 Мпа, l=0,5м, 1МПа=106Па=1Н/мм2=106Н/м2.

  1)Построить эпюры нормальных сил Nz, нормальных напряжений σ и перемещений δ;

2) из условия прочности определить размеры поперечных сечений стержня;

3) выполнить   эскиз   стержня   в   соответствии   с   заданными соотношениями.

4) реализовать машинный вариант выполнения РПР.
