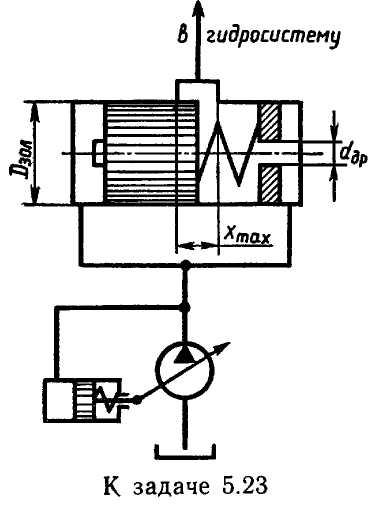

Задача 5.23. На выходе из регулируемого роторного насоса* снабженного автоматом-ограничителем давления, установлен еще ограничитель подачи, назначение которого — ограничивать расход жидкости в системе при возрастании частоты вращения ведущего вала насоса. Ограничитель расхода золотникового типа состоит из постоянного дросселя диаметром dдр = 4 мм и переменного дросселя в виде окна размером b*x, где ширина окна b = 2 мм, а х меняется от нуля до хтах = 7 мм в связи с перемещением золотника диаметром Dзол=10 мм. Построить совместную характеристику насоса с ограничителями давления и расхода в виде зависимости pH = f(Q) (n = const). Дано: максимальное давление насоса при Q = 0 PHmax = 20 МПа; давление начала срабатывания ограничителя давления Pн=19 МПа, при этом подача насоса Q = 0,5 л/с; жесткость пружины с = 8 Н/м; предварительное поджатие пружины x0 = 10 мм; коэффициент расхода обоих дросселей 0,64; плотность жидкости 850 кг/м3. Указание. Сначала следует определить давление на выходе из ограничителя и подачу насоса, при которых начинает перемещаться золотник ограничителя расхода (р" и Q"). Затем подсчитывается подача насоса Q при давлении на выходе из ограничителя р = 0. Ре-комендуется метод последовательных приближений. Полученные две точки можно соединить прямой.
