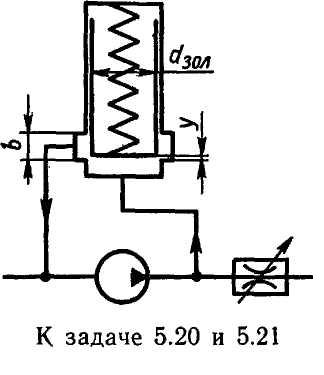

Задача 5.21. Определить максимальное давление объемного роторного насоса рmax (при Q = 0) и давление в начале открытия переливного клапана ркл0 (y = 0) при следующих данных: рабочий объем насоса V=120 см3; угловая скорость ротора насоса 200 -1; объемный к.п.д. насоса 0,94 при давлении рн=12 МПа; диаметр клапана d = 8 мм; ширина кольцевой проточки b = 3 мм; коэффициент расхода подклапанной щели 0,7; жесткость пружины с = 23 Н/мм; сила пружины при y = 0 Fпр0 = 250 Н, плотность жидкости = 900 кг/м3. Указание. Величину рНmax рекомендуется определять методом последовательных приближений.
