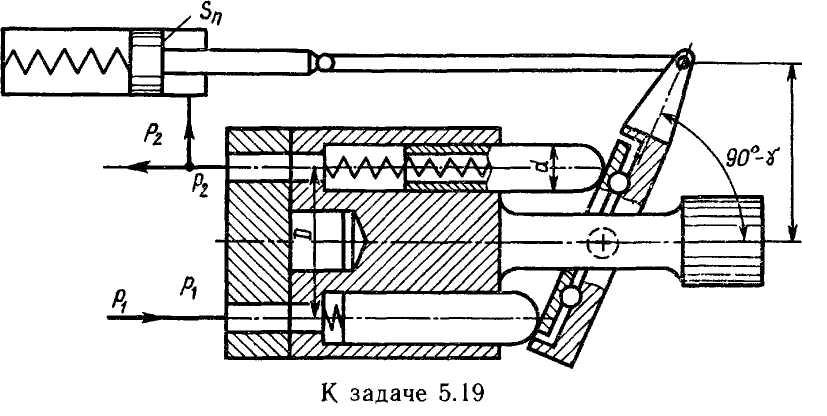

Задача 5.19. Аксиальный роторно-поршневой насос с наклонным диском снабжен автоматом-ограничителем давления (на рисунке дана его упрощенная схема), к которому подводится жидкость под давлением P2 в напорной линии. Ограничение давления и уменьшение подачи происходят благодаря повороту диска на меньший угол у, что осуществляется воздействием поршня автомата на диск. Требуется рассчитать и построить характеристику насоса в системе координат PH = F(Q) ПО следующим данным: диаметр поршней d=12 мм; число поршней z = 7; диаметр окружности, на которой расположены оси поршней в роторе, D = 70 мм; максимальный угол наклона диска, при котором рн = 0 и Q = Qmax, у = 30°; плечо силы давления жидкости на поршень автомата L = 55 мм; сила пружины автомата при уmах Fпр0 = 200 Н; жесткость этой пружины с =1,5 Н/мм; активная площадь поршня автомата Sn = 0,2 см2; частота вращения ротора насоса n = 1450 об/мин. Объемный к.п.д. насоса при рн = 15 МПа принять равным 0,94. При расчете момент, действующий на диск со стороны поршней насоса, не учитывать.
