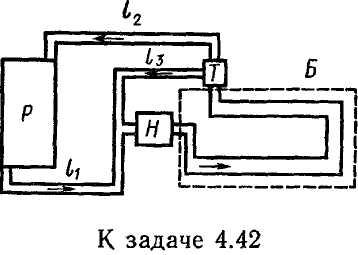

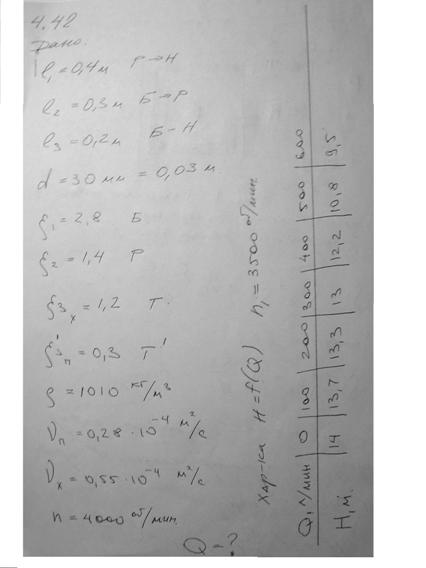

Задача 4.42. На рисунке показана упрощенная схема системы охлаждения автомобильного двигателя, состоящая из центробежного насоса Н, охлаждающей рубашки блока цилиндров Б, термостата Т, радиатора Р и трубопроводов. Черными стрелками показано движение охлаждающей жидкости при прогретом двигателе, а светлыми стрелками — при холодном двигателе, когда радиатор посредством термостата 3 отключен. Расчетно-графическим методом определить расход Q охлаждающей жидкости в системе в двух случаях: двигатель прогрет и двигатель холодный. Даны следующие величины: длина трубы от радиатора до насоса l1 = 0,4 м; от блока до радиатора l2 = 0,3 м; от блока цилиндров до насоса l3 = 0,2 м; диаметр всех труб d = 30 мм; коэффициенты сопротивлений: охлаждающей рубашки £1 = 2,8; радиатора £2=1,4; термостата при отключенном радиаторе £з=1,2 и при включенном радиаторе £з = 0,3; плотность охлаждающей жидкости р = 1010 кг/м3; ее кинематическая вязкость на прогре-том двигателе v = 0,28 Ст и на холодном двигателе v' = 0,55 Ст; частота вращения вала насоса п = 4000 об/мин. Характеристика насоса при частоте вращения п1 = = 3500 об/мин задана: Q, л/мин 0 100 200 300 400 500 600 H, м 14,0 13,7 13,3 13,0 12,2 10,8 9,5 Указание. Следует рассчитать и построить характеристику системы охлаждения для двух указанных случаев. На тот же график нанести характеристику насоса, пересчитанную с частоты вращения rti на частоту п (см. гл. 5).
