4.41. Автомобильный газотурбинный двигатель большой мощности удерживается на заданном режиме центробежным регулятором Р, который пропускает через себя в бак часть подачи…

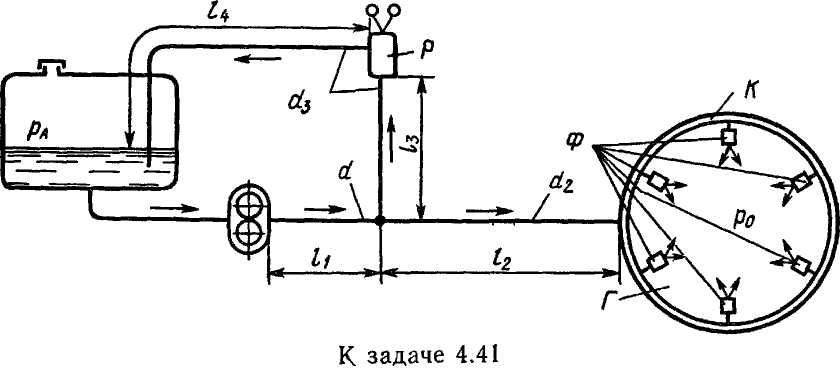

4.41. Автомобильный газотурбинный двигатель большой мощности удерживается на заданном режиме центробежным регулятором Р, который пропускает через себя в бак часть подачи насоса. Топливо с плотностью р = 800 кг/м3 подается в камеру сгорания Г, где давлениеро = 0,5 МПа через коллектор К (кольцевую трубу) и шесть форсунок Ф с отверстиями dф = 1 мм и коэффициентами расхода - 0,25. Определить весовой расход топлива двигателем и мощность, потребляемую насосом, при следующих размерах труб: l1=А м; l2 = 4 м; l3=1 м; l4 = 5 м; d1 = d2 = 5 мм; d3 = 4 мм. Принять режим течения турбулентным, а коэффициент Дарси - 0,04. Рабочий объем насоса V = 5 см3/об; частота вращения n = 8400 об/мин; полный к.п.д. насоса - 0,80 при давлении p=1,2 МПа (кпд - 0,86). Центробежный регулятор рассматривать как дроссель с отверстием, площадь которого 5—1 мм2; коэффициент расхода - 0,7.
