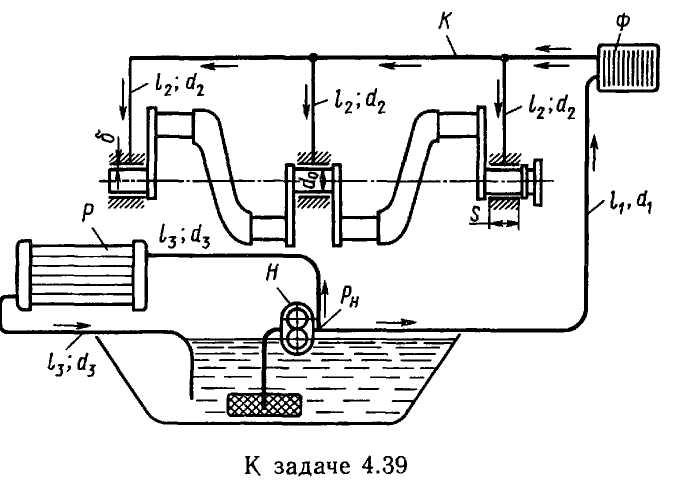

Задача 4.39. В двигателе внутреннего сгорания подача масла для смазки коренных подшипников коленчатого вала производится насосом Н по трубе размерами l1 = l м; d1 = 10 мм через фильтр Ф и распределительный канал К, от которого отходят три отводных канала размерами l2 = 250 мм; d2 = 4 мм к серединам подшипников. Часть подачи насоса по трубке размерами l3=1 м; d3 = 5 мм подается в радиатор р, из которого по такой же трубке сливается в картер. Определить давление насоса и расход масла через подшипники и радиатор (диаметр шейки коленчатого вала d0 = 50 мм, длина подшипника s = 60 мм). Зазор в подшипниках считать концентрическим и равным 6 = 0,1 мм. Влиянием вращения вала пренебречь. Сопротивление фильтра и радиатора принять эквивалентным сопротивлению трубок длиной lф = 100 d1 и lр= 1300 d3. Свойства масла: р=900 кг/м3; v = 0,3 Ст. Давление в распределительном канале считать постоянным по длине. Режим течения считать ламинарным. Характеристика насоса задана: Q, л/с 0 0,10 0,12 Pн,МПа 0,7 0,6 0
