Вода подается из бака А в количестве Q1 = 3,2 л/с по трубе 1 длиной l = 6 м и диаметром d = 30 мм к разветвлению М, от которого по двум одинаковым трубам 2 и 3 длиной l…

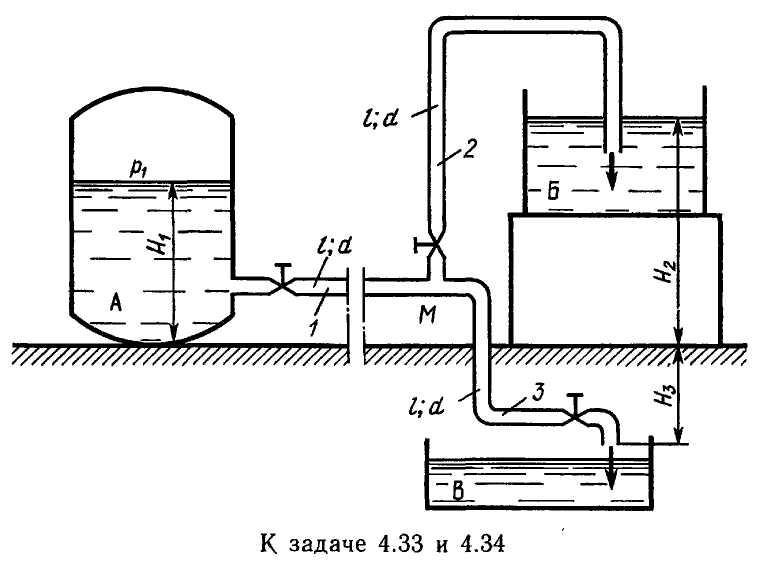

Вода подается из бака А в количестве Q1 = 3,2 л/с по трубе 1 длиной l = 6 м и диаметром d = 30 мм к разветвлению М, от которого по двум одинаковым трубам 2 и 3 длиной l и диаметром d подается в резервуары Б и В. Приняв коэффициент сопротивления трения одинаковым и равным - 0,03, а также коэффициенты сопротивлений всех трех кранов одинаковыми и равными £к = 3,5, определить расходы воды Q2 и Q3, подаваемой в бак Б и резервуар В, а также давление в баке А. Сопротивлением колен и тройника пренебречь. Высоты: H1 = 7,4 м; H2 = 4 м; H3 = 0,6 м. Задача 4.34. Предыдущую задачу решить в другой постановке, а именно: при всех тех же размерах и также значениях коэффициентов сопротивлений определить расход Qi на выходе из бака А, а также расходы воды Q2 и Qz, подаваемой в резервуары Б и В. Избыточное давление в баке А считать заданным и равным pi = 86,4 кПа. Указание. Задачу рекомендуется решать графически. Для этого следует рассчитать и построить кривые потребных напоров p/ipg) для трубопроводов 2 и 3 и сложить их по правилу сложения характеристик (кривых потребных напоров) параллельных трубопроодов. Далее, используя известное давление в баке A pi, следует построить зависимость напора в точке разветвления М [pM/(pg)] от расхода, которая в отличие от предыдущих будет нисходящей кривой. Точка пересечения последней с суммарной кривой определяет собой Qi, Q2 и Q3.
