Электрические цепи синусоидального тока Для электрической схемы выполнить следующее: 1. На основании законов Кирхгофа составить систему уравнений для расчета токов…

Электрические цепи синусоидального тока

Для электрической схемы выполнить следующее:

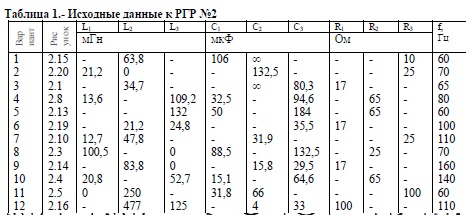

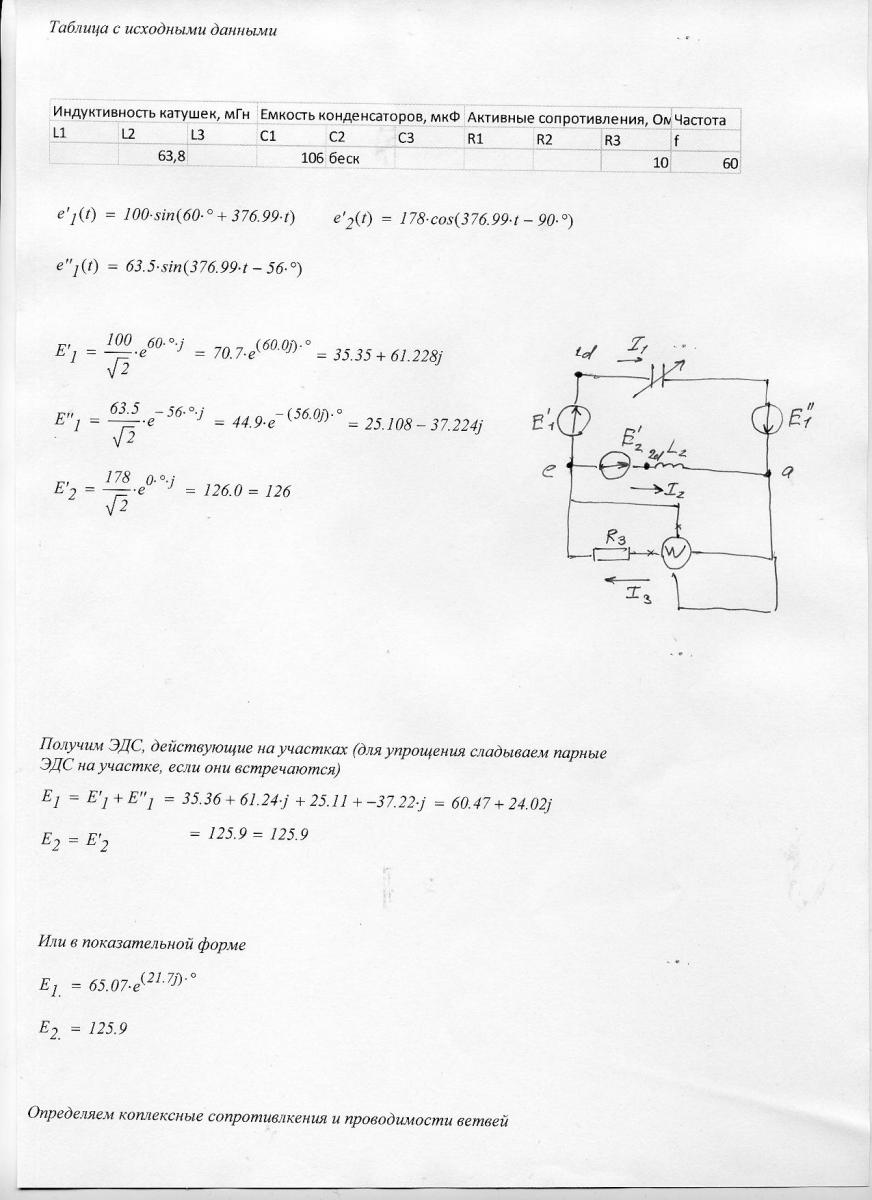

1. На основании законов Кирхгофа составить систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: дифференциальной и символической.

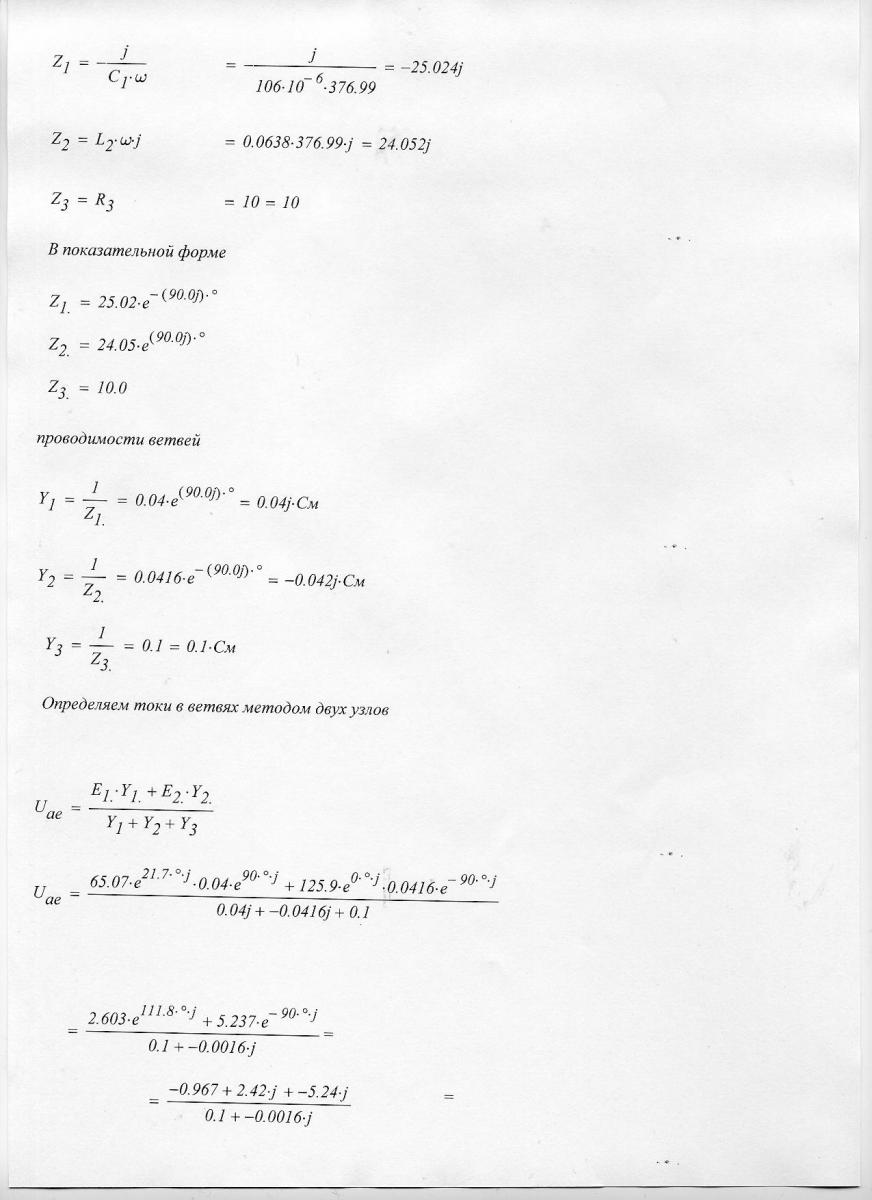

2. Определить комплексы действующих значений токов во всех ветвях одним из методов расчета линейных электрических цепей.
3. Определить показание ваттметра: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле .

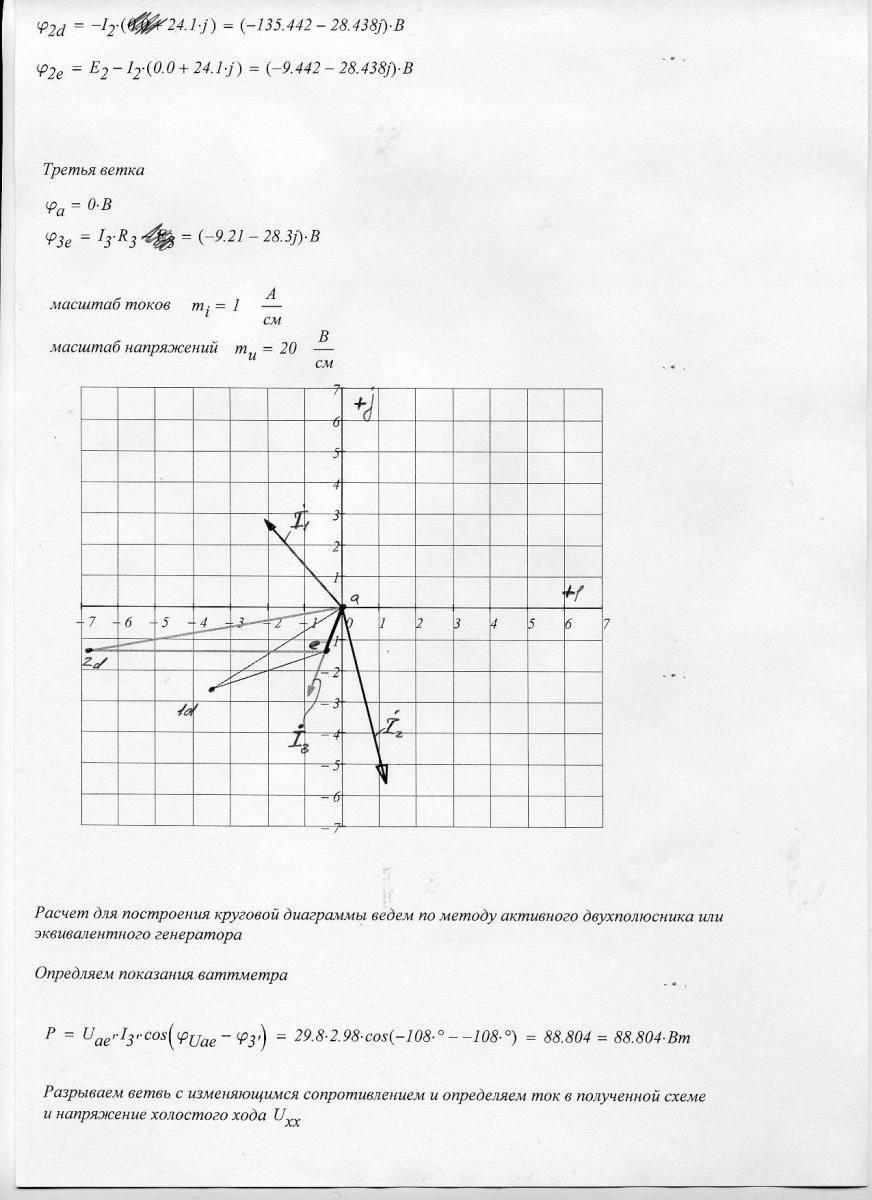

4. Построить топографическую диаграмму совмещенную с векторной диаграммой токов. При этом потенциал точки А принять равным нулю.

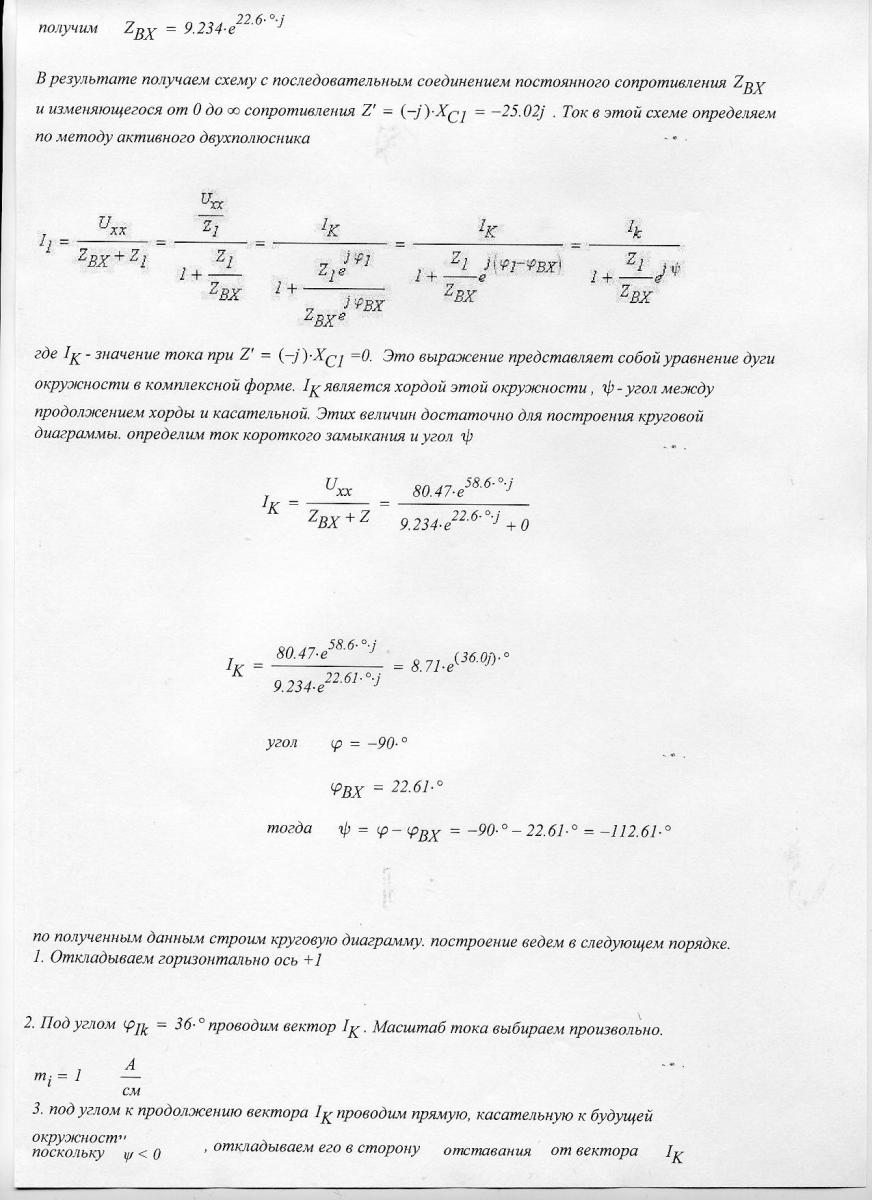

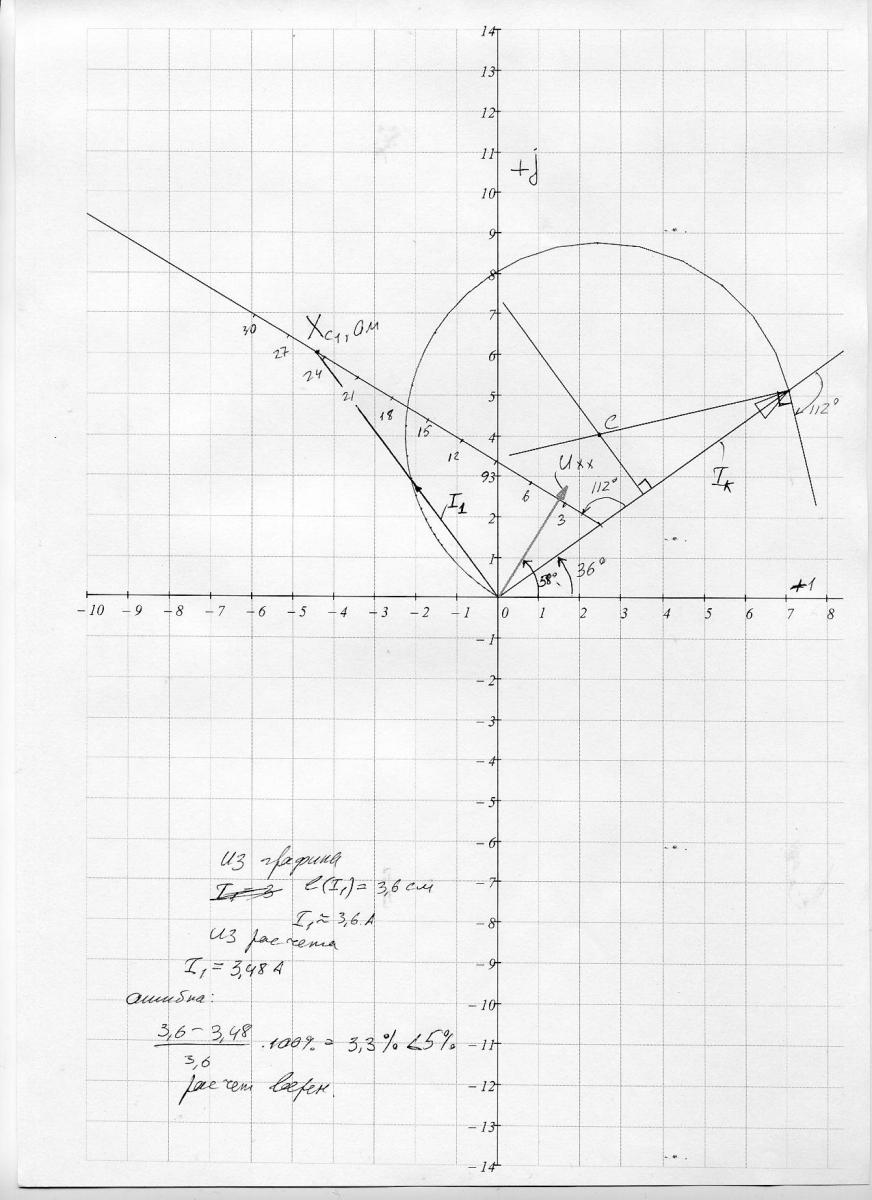

5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от нуля до бесконечности. Сопротивление, подлежащее изменению, отмечено на схеме стрелкой.
6. Построить график изменения тока в имеющемся сопротивлении в зависимости от модуля этого сопротивления.
7. Написать выражение для мгновенного значения тока и напряжения. Построить график зависимости указанной величины от ωt.

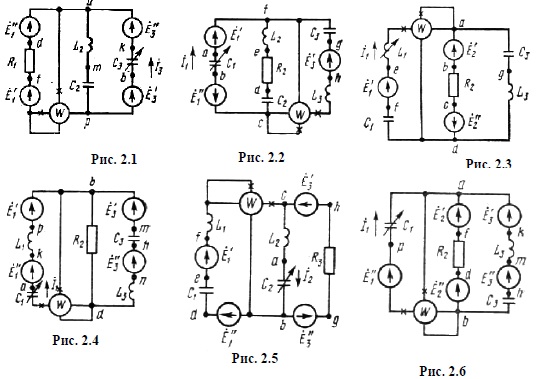

схемы к работе
