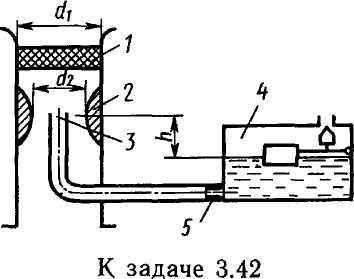

Задача 3.42. Воздух плотностью рв=1,28 кг/м3 всасывается двигателем через фильтр 1 с коэффициентом сопротивления £ф = 3 (отнесен к d1), затем по трубе диаметром d1 = 50 мм попадает в диффузор 2 карбюратора, сопло которого имеет коэффициент сопротивления £с = 0,1 (отнесен к d2). В узком сечении диффузора диаметром d2 = 30 мм расположено выходное отверстие распылителя 3. Благодаря разрежению, возникающему в горловине диффузора, бензин с плотностью рб = 790 кг/м3 подсасывается из поплавковой камеры 4 и через жиклер 5 с коэффициентом расхода 0,6 и распылитель попадает в воздушный поток. Свободная поверхность бензина в поплавковой камере находится ниже выходного отверстия распылителя на высоту h=10 мм. Определить диаметр отверстия жиклера d для обеспечения коэффициента избытка воздуха а = 1. Гидравлическими потерями трубки распылителя пренебречь.
