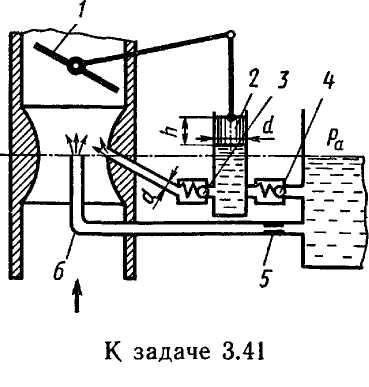

Задача 3.41. На рисунке изображена система карбюратора двигателя внутреннего сгорания с ускорительным насосом для мгновенного обогащения топливной смеси. При резком открытии дроссельной заслонки 1 поршень 2 ускорительного насоса движется вниз. Под действием давления, возникшего под поршнем, открывается клапан 3 (клапан 4 закрыт) и топливо подается в диффузор карбюратора дополнительно, помимо основной дозирующей системы, состоящей из жиклера 5 и распылителя 6. Определить, во сколько раз увеличится подача топлива в диффузор, если в его горловине давление рвак = 0,02 МПа; расход топлива через основную дозирую¬щую систему Q = 8 см3/с; диаметр трубопровода ускорительного насоса d = 2 мм; коэффициент расхода клапана = 0,78; проходное сечение клапана Sк = 0,4 мм2; скорость движения поршня ускорительного насоса v = 0,1 м/с; диаметр поршня D=10 мм; высота h = 20 мм; радиальный зазор между поршнем и цилиндром 6 = 0,1 мм; вязкость топлива v = 0,01 Ст, его плотность р = 800 кг/м3. Потерями напора в трубопроводах пренебречь. Учесть утечки через щелевой зазор между поршнем и цилиндром, считая их соосными.
