Задача 3.37. На рисунке показан простейший карбюратор двигателя внутреннего сгорания. Поток воздуха, засасываемого в двигатель, сужается в том месте, где установлен…

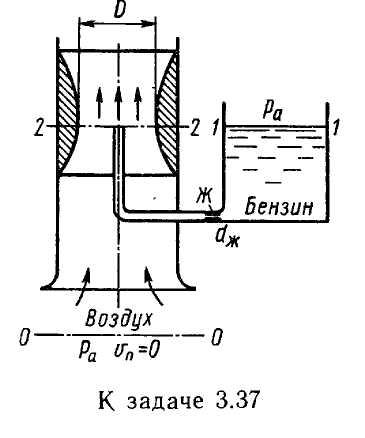

Задача 3.37. На рисунке показан простейший карбюратор двигателя внутреннего сгорания. Поток воздуха, засасываемого в двигатель, сужается в том месте, где установлен распылитель бензина (обрез трубки). Скорость воздуха в этом сечении возрастает, а давление падает. Благодаря этому бензин подсасывается из поплавковой камеры и вытекает через распылитель, смешиваясь с потоком воздуха. Найти соотношение между массовыми расходами воздуха и бензина Qвоз/Qб, если известны: размеры D = 30 мм; dж = 1,8 мм; коэффициент сопротивления воздушного канала до сечения 2-2 £в = 0,05; коэффициент расхода жиклера 0,8. Сопротивлением бензотрубки пренебречь. Плотности: воздуха рВОЗ=1,25 кг/м3; бензина рб = 750 кг/м3.
Указание. Следует записать уравнение Бернулли для воздушного потока (сечение 0-0 и 2-2) и уравнение истечения для бензина. При этом учесть, что давления бензина и воздуха в сечении 2-2 одинаковы.
