Редукционный клапан предназначен для обеспечения постоянного давления на выходе из него р2 = 11 МПа. Определить требуемые жесткость пружины и ее предварительное поджатие…

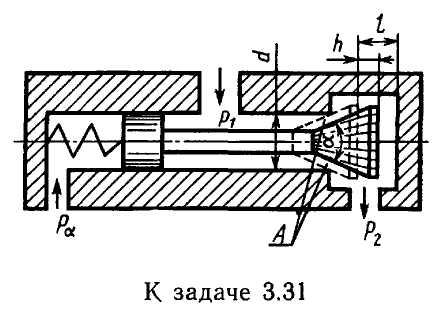

Редукционный клапан предназначен для обеспечения постоянного давления на выходе из него р2 = 11 МПа. Определить требуемые жесткость пружины и ее предварительное поджатие (при полностью открытом клапане), обеспечивающие изменение давления за клапаном р2 = ±4%/P2, если его диаметр d=12 мм, максимальный ход t = 3 мм, угол конуса а = 60°, коэффициент расхода дросселирующей щели А 0,8, плотность рабочей жидкости р = 900 кг/м3. Каков максимальный расход жидкости через клапан, если максимальное давление перед ним р1 = 12 МПа? Указание. Площадь проходного сечения конусной щели А определить по упрощенной формуле Sщ = пdh sin (a/2), где h — ход клапана.
