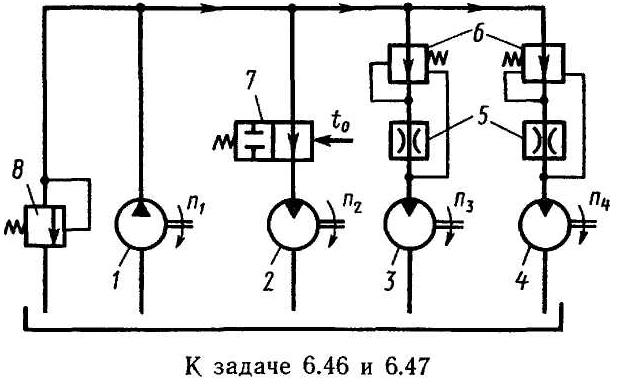

Задача 6.46. Объемный гидропривод вспомогательных агрегатов (вентилятора, генератора и компрессора) двигателя внутреннего сгорания автомобиля состоит из насоса 1 с рабочим объемом V1 = 60 см3; трех гидромоторов 2, 3, 4, рабочие объемы которых соответственно равны V2 = V3 = = 10 см3; V4 = 5 см3; двух регуляторов расхода, состоящих из дросселей 5 и редукционных клапанов 6, которые обеспечивают постоянный перепад давления на дросселях рдр = 0,405 МПа; распределителя 7, включающего гидромотор вентилятора при превышении номинальной температуры двигателя и выключающего его при понижении температуры, переливного клапана 8. Определить угловые скорости гидромоторов, если частота вращения вала насоса n = 3000 об/мин; момент на валу гидромотора вентилятора М = 12 Н*м; максимальное давление в гидросистеме рmax = 9 МПа; давление начала работы переливного клапана Pкл = 8 МПа; перепад давления на распределителе р = 0,2 МПа; коэффициенты расхода дросселей 0,8; их проходные сечения Sдр = 0,15 см2. Объемный и механические к. п. д. гидромашин в пределах рабочих давлений р = 8...9 МПа считать постоянными: 0,9. Плотность рабочей жидкости р = 900 кг/м3. Сопротивлением трубопроводов пренебречь.
